MBN550 HAGER LS-Schalter 1P+N 6kA B-50A 2M

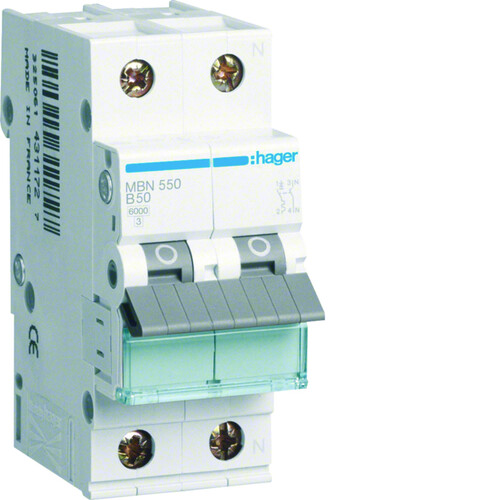

MBN550 HAGER LS-Schalter 1P+N 6kA B-50A 2M Produktbild front S

MBN550 HAGER LS-Schalter 1P+N 6kA B-50A 2M Produktbild 1 S

Artikelnummer :20778842

Hersteller Art Nr. :MBN550

Herkunftsland :FR

Zolltarifnr :8536201090

EAN: 3250614310751

Hager

Stk

Beschreibung

Leitungsschutzschalter 1P+N 6kA B-Charakteristik 50A 2 Module

LIMMERT-KI Beschreibung

Der MBN550 HAGER Leitungsschutzschalter ist ein hochqualitativer 1-poliger und Neutralleiter-Schalter mit einer Nennstromstärke von 50 A und einem Ausschaltvermögen von 6 kA. Er erfüllt die Anforderungen nach IEC60898-1 und ist für den Einsatz in verschiedenen Temperaturbereichen von -25 °C bis 70 °C geeignet. Mit einer Breite von 2 Modulen ist dieser Schalter für die einfache Montage auf Hutschienen konzipiert. Dank seiner B-Charakteristik bietet er zuverlässigen Überlast- und Kurzschlussschutz. Der Anschluss erfolgt über Schraubklemmen, die für massive und flexible Leiter geeignet sind. Die Schutzart IP20 sorgt für Sicherheit und Zuverlässigkeit in geschützten Umgebungen. Ideal für den Einsatz in Wohn- und Gewerbeinstallationen, bietet der MBN550 eine robuste Lösung für die elektrische Sicherheit.

Technische Merkmale (Limmert KI extrahiert):

Nennstrom bei 70°C:	44 A
Nennstrom:	50 A
Nennstrom bei 25°C:	51,7 A
Nennstrom bei -15°C:	65,4 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1:	6 kA
Nennmoment obere Klemme:	2,80 Nm
Nennstrom bei 30°C:	50 A
Nennstrom bei 10°C:	56,9 A
Energiebegrenzungsklasse I²t:	3
Nennstrom bei -10°C:	63,7 A
Nennspannung Ue:	230 V
Nennstrom bei 0°C:	60,3 A
Betriebstemperatur:	-25 - 70 °C
Nennstrom bei 50°C:	47 A
Schutzart (IP):	IP20
Gesamtverlustleistung unter Nennstrom:	9,20 W
Nennmoment untere Klemme:	2,80 Nm
Auslöseeigenschaft:	B-Charakteristik
Anschlussquerschnitt bei massivem Leiter:	1 - 35 mm²
Montagemöglichkeit:	360°
Nennstrom bei 65°C:	44,8 A
Nennstrom bei 20°C:	53,4 A
Nennstrom bei 45°C:	47,8 A
Nennstrom bei -5°C:	62 A
Anschlussquerschnitt bei flexiblem Leiter:	1 - 25 mm²
Nennstrom bei 55°C:	46,3 A
Nennstrom bei 15°C:	55,1 A
Anzahl Module:	2
Frequenz:	50 - 60 Hz
Nennstrom bei 60°C:	45,5 A
Nennstrom bei 5°C:	58,6 A
Nennstrom bei 40°C:	48,5 A
Nennstrom bei 35°C:	49,3 A
Polart:	1P+N

Produktmerkmale

Auslösecharakteristik:	B
Bemessungsstrom:	50\|35 A
Polzahl (gesamt):	2
Mitschaltender Neutralleiter:	Ja
Bemessungsspannung:	230\|35 V
Breite in Teilungseinheiten:	2\|60
Frequenz:	50\|60 Hz
Spannungsart:	AC
Zusatzeinrichtungen möglich:	Ja
Schutzart (IP):	IP20
Energiebegrenzungsklasse:	3\|60
Überspannungskategorie:	3
Verschmutzungsgrad:	2\|60
Einbautiefe:	70 mm
Anzahl der abgesicherten Pole:	1
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	1\|25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	50\|70 kA
