MCN616 HAGER 16/3N/C LEITUNGSSCHUTZSCH. 6KA

MCN616 HAGER 16/3N/C LEITUNGSSCHUTZSCH. 6KA Produktbild front S

MCN616 HAGER 16/3N/C LEITUNGSSCHUTZSCH. 6KA Produktbild 1 S

Artikelnummer :02078085

Hersteller Art Nr. :MCN616

Herkunftsland :FR

Zolltarifnr :8536201090

EAN: 3250614311901

Hager

Stk

Beschreibung

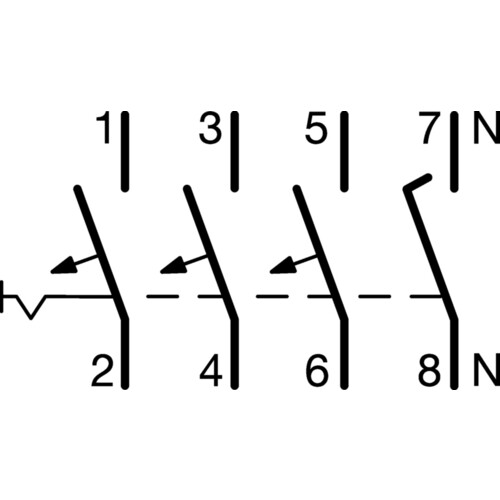

Leitungsschutzschalter 3P+N 6kA C-Charakteristik 16A 4 Module

LIMMERT-KI Beschreibung

Der HAGER Leitungsschutzschalter MCN616 ist ein hochleistungsfähiges Gerät mit einer Nennstromstärke von 16A und einer Ausschaltvermögen von 6kA. Er ist für den Einsatz in 3-poligen und neutralen Anwendungen konzipiert und bietet eine C-Charakteristik für zuverlässigen Überlast- und Kurzschlussschutz. Mit einer Breite von 70 mm und einer Höhe von 83 mm nimmt er nur 4 Module in einem Verteiler ein. Der Leitungsschutzschalter ist für eine Betriebstemperatur von -25 bis 70 °C geeignet und verfügt über eine IP20 Schutzart, was ihn ideal für den Einsatz in trockenen Innenräumen macht. Der Anschluss ist sowohl für massive als auch flexible Leiter geeignet, was die Installation vereinfacht. Der MCN616 ist nach DIN EN 60898-1 (VDE 0641-11) zertifiziert und somit für den sicheren Einsatz in elektrischen Installationen ausgelegt.

Technische Merkmale (Limmert KI extrahiert):

Gesamtverlustleistung unter Nennstrom:	8,20 W
Nennstrom bei 5°C:	18,1 A
Breite:	70 mm
Nennstrom bei 55°C:	13,3 A
Ausschaltvermögen Icu bei 400 V AC:	10 kA
Nennstrom bei 50°C:	13,9 A
Höhe:	83 mm
Nennstrom bei 60°C:	12,7 A
Nennstrom bei 30°C:	16 A
Betriebstemperatur:	-25 - 70 °C
Anschlussquerschnitt (massiv):	1 - 35 mm²
Versorgungsspannungsart:	AC
Schutzart (IP):	IP20
Tiefe:	70 mm
Nennbetriebsspannung Ue:	230 - 400 V
Nennmoment obere Klemme:	2,80 - 2,80 Nm
Nennstrom bei -5°C:	18,9 A
Nennstrom bei 40°C:	15 A
Nennstrom bei 70°C:	11,3 A
Polzahl:	3P+N
Nennstrom bei 10°C:	17,7 A
Anzahl Module:	4
Nennstrom bei 35°C:	15,5 A
Nennstrom:	16 A
Nennstrom bei 20°C:	16,9 A
Anschlussquerschnitt (flexibel):	1 - 25 mm²
Nennstrom bei 45°C:	14,4 A
Nennstrom bei 0°C:	18,5 A
Nennstrom bei 25°C:	16,5 A
Auslösecharakteristik:	C
Nennmoment untere Klemme:	2,80 - 2,80 Nm
Nennstrom bei 65°C:	12 A
Nennstrom bei 15°C:	17,3 A
Ausschaltvermögen Icn AC nach IEC60898-1:	6 kA
Nennstrom bei -10°C:	19,3 A
Nennstrom bei -15°C:	19,7 A

Produktmerkmale

Auslösecharakteristik:	C
Bemessungsstrom:	16\|35 A
Polzahl (gesamt):	4\|60
Mitschaltender Neutralleiter:	Ja
Bemessungsspannung:	400\|25 V
Breite in Teilungseinheiten:	4
Frequenz:	50\|60 Hz
Spannungsart:	AC
Zusatzeinrichtungen möglich:	Ja
Schutzart (IP):	IP20
Energiebegrenzungsklasse:	3\|60
Überspannungskategorie:	3\|60
Verschmutzungsgrad:	2
Einbautiefe:	70 mm
Anzahl der abgesicherten Pole:	3
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	16\|70 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	6\|35 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	1\|25 kA
