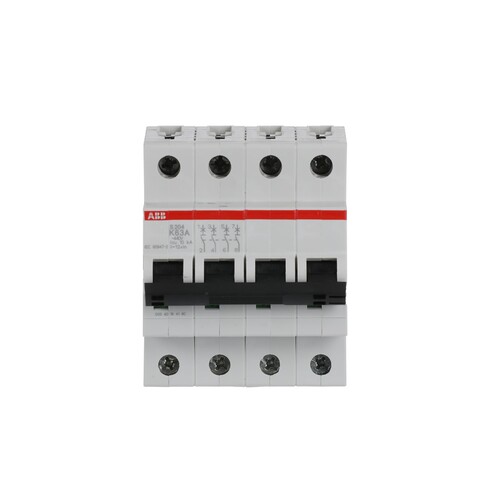

2CDS254001R0607 STOTZ Leitungsschutz- schalter S204-K63 63A 4-pol.
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20298075
Hersteller Art Nr. :2CDS254001R0607
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779551236 4016779975278 4016779611190
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der ABB Stotz S204-K63 Leitungsschutzschalter ist ein hochqualitativer Schalter, der Kabel und Leitungen effektiv vor Überlast und Kurzschluss schützt. Mit einer Bemessungsstromstärke von 63 A und einer Bemessungsspannung von 440 V ist dieser 4-polige Schalter für den Einsatz in verschiedenen Anwendungen geeignet. Die Auslösecharakteristik K sorgt für eine zuverlässige Reaktion bei Überlastsituationen. Der Schalter ist für eine Frequenz von 50 Hz ausgelegt und bietet Schutzart IP20, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Die einfache Montage und die Möglichkeit zur Unterputz-Installation machen ihn zu einer praktischen Wahl für Installateure. Mit einer Einbautiefe von nur 69 mm und einer Breite von 4 Teilungseinheiten passt er in die meisten Installationsschränke. Der S204-K63 erfüllt alle relevanten Normen und ist für den weltweiten Einsatz zugelassen.
Technische Merkmale (Limmert KI extrahiert):
| Anzahl der abgesicherten Pole: | 4 |
| Breite in Teilungseinheiten: | 4 |
| Frequenz: | 50 Hz |
| Verschmutzungsgrad: | 2 |
| Geeignet für Unterputz-Installation: | Ja |
| Auslösecharakteristik: | K |
| Mitschaltender Neutralleiter: | Nein |
| Energiebegrenzungsklasse: | 3 |
| Schutzart (IP): | IP20 |
| Überspannungskategorie: | 3 |
| Spannungsart: | AC |
| Einbautiefe: | 69 mm |
| Bemessungsspannung: | 440 V |
| Bemessungsstrom: | 63 A |
| Polzahl (gesamt): | 4 |
Produktmerkmale
| Auslösecharakteristik: | K |
| Bemessungsstrom: | 63 A |
| Polzahl (gesamt): | 4 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 400 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 4 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 20 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
| Anzahl der abgesicherten Pole: | 4 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10|60 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 20 kA |
