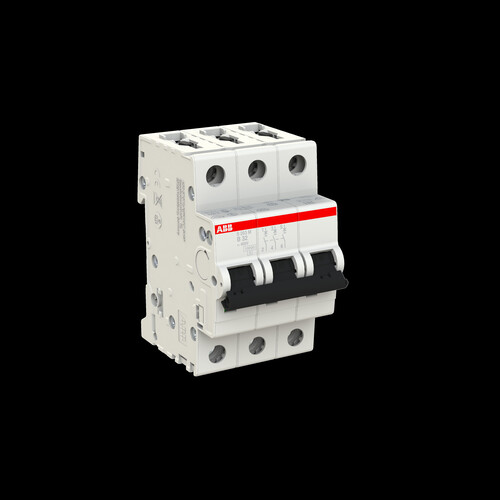

S203M-B32 STOTZ Automat S203M-B32
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20898571
Hersteller Art Nr. :2CDS273001R0325
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779978330
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S203M-B32 Miniatur-Schutzschalter von STOTZ ist ein zuverlässiger Leitungsschutzschalter, der speziell für den Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 32 A ist er ideal für Anwendungen in Wohn-, Gewerbe- und Industriebereichen. Der Schalter ist für eine Bemessungsspannung von 400 V AC ausgelegt und unterstützt sowohl AC- als auch DC-Anwendungen. Mit einer Schutzart von IP20 und einem Betriebstemperaturbereich von -25 bis +55 °C ist er robust und vielseitig einsetzbar. Der S203M-B32 ist einfach zu montieren und bietet Platz für Zubehör, um den spezifischen Anforderungen Ihrer Installation gerecht zu werden.
Technische Merkmale (Limmert KI extrahiert):
| Breite in Teilungseinheiten: | 3 |
| Spannungsart: | AC/DC |
| Lagertemperatur: | -40 ... +70 °C |
| Bemessungsspannung: | 400 V AC |
| Zusatzeinrichtungen möglich: | Ja |
| Gewicht: | 0.375 kg |
| Baugröße nach DIN 43880: | 1 |
| Betriebstemperatur: | -25 ... +55 °C |
| Frequenz: | 50/60 Hz |
| Mitschaltender Neutralleiter: | Nein |
| Schutzart (IP): | IP20 |
| Auslösecharakteristik: | B |
| Polzahl: | 3 |
| Bemessungsstrom: | 32 A |
Produktmerkmale
| Auslösecharakteristik: | B |
| Bemessungsstrom: | 32 A |
| Polzahl (gesamt): | 3 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 400 V |
| Breite in Teilungseinheiten: | 3 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 25 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 25 kA |
| Anzahl der abgesicherten Pole: | 3 |
