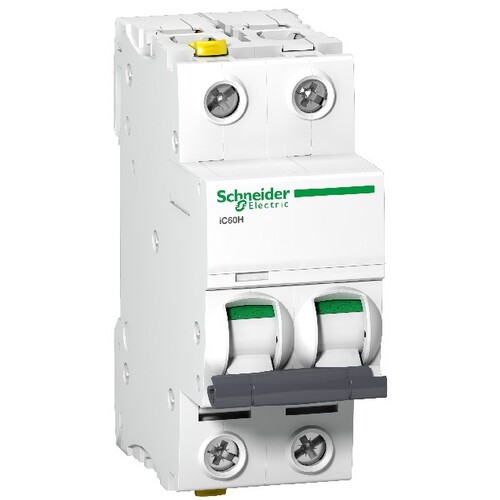

A9F08210 Schneider E. Leistungsschutz- schalter iC60H,2P,10A,D,10KA

10017910
4111517
1 Stk
3606480439230
13606480439237
43606480439238
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 10A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschutzschalter iC60H A9F08210 ist ein zuverlässiges und leistungsstarkes Gerät für den Schutz elektrischer Leitungen. Mit einer Auslösecharakteristik D und einem Bemessungsstrom von 10 A eignet sich dieser 2-polige Schalter ideal für Anwendungen in Wohn- und Gewerbeinstallationen. Die Nennspannung von 230 V und die Frequenz von 50 Hz machen ihn vielseitig einsetzbar. Der Schalter ist für die Unterputz-Installation geeignet und bietet die Möglichkeit, zusätzliche Einrichtungen zu integrieren. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen konzipiert. Die einfache Montage und die Möglichkeit zur Kombination mit anderen Schutzschaltern der Acti 9 Reihe machen ihn zu einer praktischen Wahl für jeden Elektroinstallateur.

Produktinfos

Auslösecharakteristik: D
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 2
Bemessungsstrom: 10 A
Bemessungsspannung: 230 V
Frequenz: 50 Hz
Mitschaltender Neutralleiter: Nein
Geeignet für Unterputz-Installation: Ja
Breite in Teilungseinheiten: 2 TE
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: D
    Bemessungsstrom: 10 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 2|60
    Spannungsart: EV000509|16
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Einbautiefe: 44.5|60 mm
    Anzahl der abgesicherten Pole: 2|16
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
    Bemessungsisolationsspannung Ui: 500|25
    Explosionsgeschützt: 0|70
    Verlustleistung: 2.3
    Anschließbarer Leiterquerschnitt eindrähtig: 1|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
    Umgebungstemperatur während des Betriebs: -35|70
    Unterputzmontage: Nein
