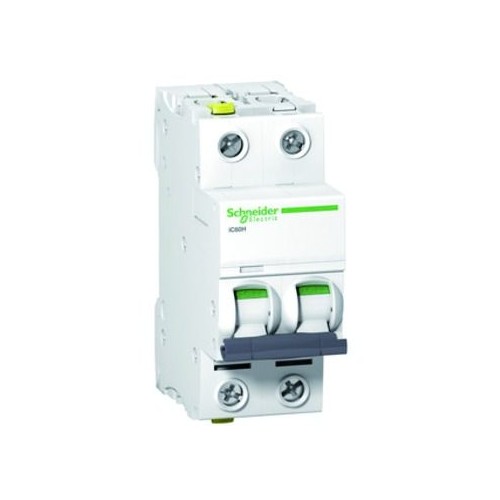

A9F08220 Schneider E. iC60H Leitungsschutzschalter 2P 20A D

26100047
4111520
1 Stk
3606480439261
13606480439268
43606480439269
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 20A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric iC60H Leitungsschutzschalter ist ein hochqualitativer 2-poliger Schutzschalter mit einem Nennstrom von 20A und einer D-Charakteristik. Er ist für die Verwendung in Verteilungsanwendungen konzipiert und bietet ein Ausschaltvermögen von bis zu 10 kA bei 400 V AC. Mit einer thermomagnetischen Auslöser-Technologie sorgt er für zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter erfüllt die strengen Normen IEC 60947-2 und EN 60898-1 und ist für den Betrieb bei Umgebungstemperaturen von -35 bis 70 °C geeignet. Mit einer kompakten Bauform von 91 mm Höhe, 36 mm Breite und 78,5 mm Tiefe ist er leicht in bestehende Systeme zu integrieren. Die Schutzart IP20 gewährleistet, dass der Schalter für den Einsatz in geschützten Umgebungen geeignet ist. Der iC60H ist eine ideale Wahl für moderne elektrische Verteilungen und bietet höchste Sicherheit und Zuverlässigkeit.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 2P
Anzahl der geschützten Pole: 2
Bemessungsstrom [In]: 20 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: D
Ausschaltvermögen 400V AC 50/60Hz: 10 kA Icn
Ausschaltvermögen 12-60V AC 50/60Hz: 42 kA Icu
Ausschaltvermögen 440V AC 50/60Hz: 10 kA Icu
Ausschaltvermögen 380-415V AC 50/60Hz: 15 kA Icu
Ausschaltvermögen 220-240V AC 50/60Hz: 30 kA Icu
Ausschaltvermögen <=125V DC: 15 kA Icu
Eignung für Isolation: Ja
Normen: IEC 60947-2, EN 60898-1, IEC 60898-1, EN 60947-2
Netzwerkfrequenz: 50/60 Hz
[Ui] Bemessungs-Isolationsspannung: 500 V AC
[Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
Höhe: 91 mm
Breite: 36 mm
Tiefe: 78,5 mm
Produktgewicht: 0,25 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: D
    Bemessungsstrom: 20 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 2|60
    Spannungsart: EV000509|16
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Einbautiefe: 44.5|60 mm
    Anzahl der abgesicherten Pole: 2|16
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
    Bemessungsisolationsspannung Ui: 500|25
    Explosionsgeschützt: 0|70
    Verlustleistung: 2.4
    Anschließbarer Leiterquerschnitt eindrähtig: 1|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
    Umgebungstemperatur während des Betriebs: -35|70
    Unterputzmontage: Nein
