782030 Dehn DEHNshort DD Störlichtbogenschutzsystem
)
)
)
)
)
)
Artikelnummer :22897266
Hersteller Art Nr. :782030
Herkunftsland :FI
Zolltarifnr :85364900
EAN: 4013364245792
Dieser Artikel wird für Sie bestellt.
Beschreibung

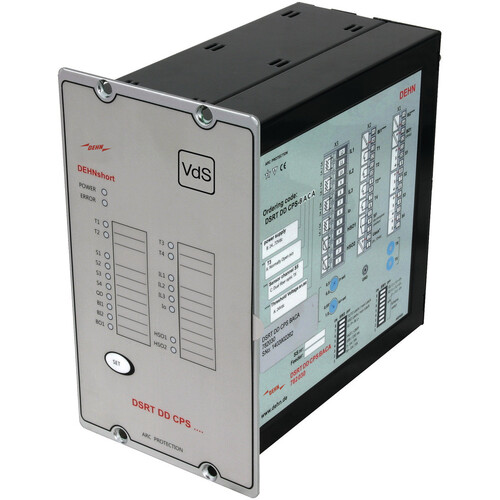

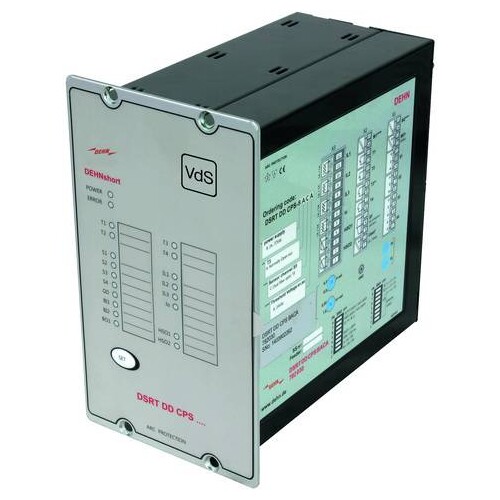

Erfassungsgerät DSRT DD CPS .... für Strom- und Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum direkten Anschluss zweier Löschgeräte DSRT QD II.
LIMMERT-KI Beschreibung
Das DEHNshort DD Störlichtbogenschutzsystem (Typ DSRT DD CPS BACA) ist ein hochmodernes Erfassungsgerät zur Strom- und Lichterfassung, das speziell für den Schutz gegen Lichtbögen entwickelt wurde. Mit einem Spannungsbereich von 18-72 V DC und einer kompakten Bauweise von 177 x 102 mm für die Frontplatte bietet es eine effektive Lösung für industrielle Anwendungen. Dank der Schutzarten IP 50 und IP 20 ist es sowohl für die Vorder- als auch für die Rückseite gut geschützt. Das System ermöglicht den Anschluss von bis zu drei Punktsensoren pro Kanal und bietet vielseitige Eingänge und Ausgänge, einschließlich Hochgeschwindigkeitsausgängen und binären Ausgängen. Mit einer Betriebstemperatur von –35 °C bis +70 °C und einer schnellen Auslösezeit von nur 7 ms ist es ideal für anspruchsvolle Umgebungen. Das DEHNshort-System erfüllt die VdS-Zulassungen und gewährleistet höchste Sicherheitsstandards.
Technische Merkmale (Limmert KI extrahiert):
| Binäre Eingänge: | 24 V DC, 3 mA |
| Sensor-Eingänge: | S1, S2, S3, S4 (3 Sensoren pro Kanal) |
| Auslöserelais: | Bis 250 V AC/DC, 5 A |
| Strom-Eingänge: | 1 A / 5 A |

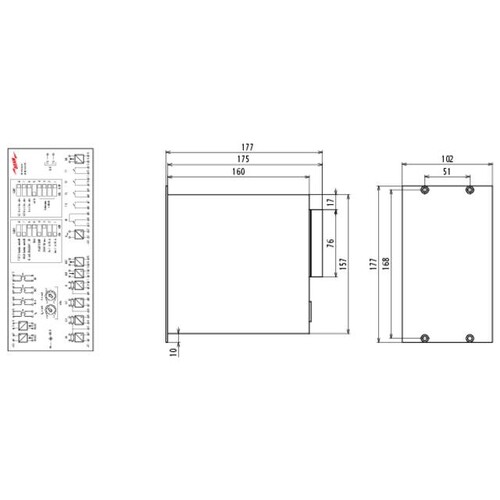

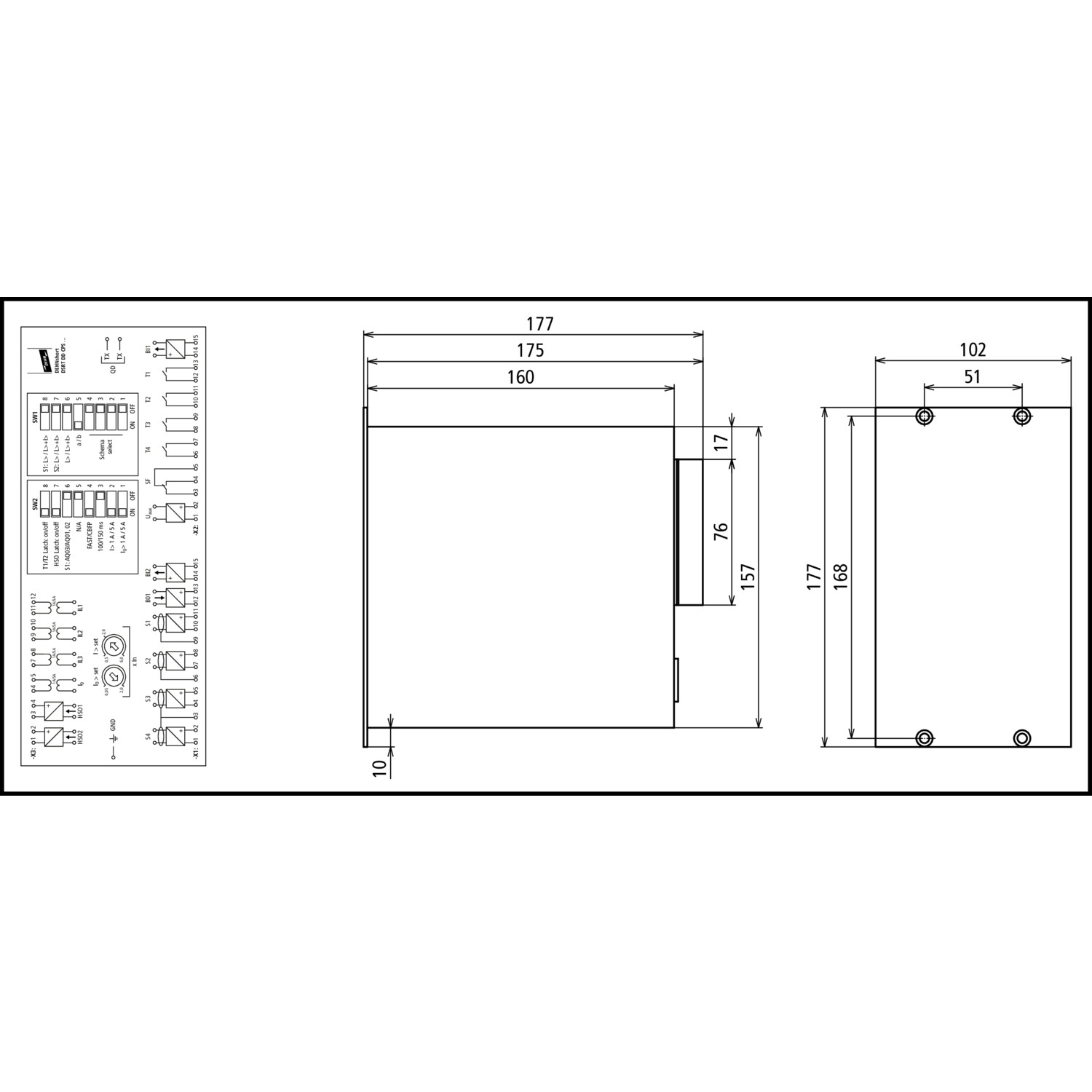

| Montageabmessungen (H x B x T): | 157 x 82 x 164 mm |
| Löschgeräte-Ausgänge: | Lichtwellenleiter (mindestens 43 mA) (2x TX) |
| Gewicht: | 1,19 kg |
| Schutzart (Rückseite): | IP 20 |
| Abmessungen Frontplatte (H x B): | 177 x 102 mm |
| Binärausgang: | 24 V DC, 20 mA |
| Auslösezeit HSO: | < 2 ms |
| Schutzart (Vorderseite): | IP 50 |
| Auslösezeit des Relais: | 7 ms |
| Zulassungen: | VdS |
| Hochgeschwindigkeitsausgänge: | Bis 250 V AC/DC, 2 A |
| Auslösezeit TX: | < 2 ms |
| Bogenlöschzeit: | < 2-3 ms mit DSRT QD / < 3-4 ms mit DSRT QD II |
| Betriebstemperatur (TU): | –35 °C ... +70 °C |
| Min. / max. Spannung (UN): | 18-72 V DC |
