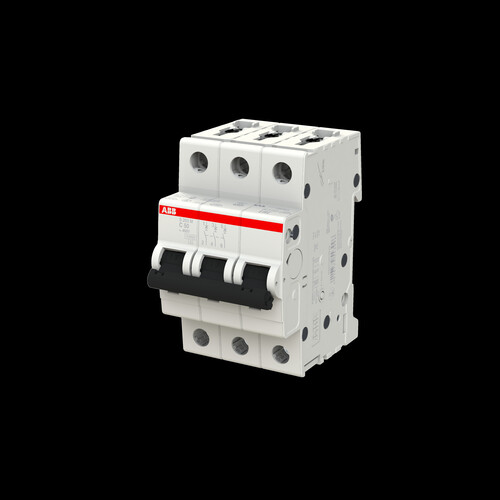

S203M-C50 STOTZ Automat S203M-C50
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20898837
Hersteller Art Nr. :2CDS273001R0504
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779606066
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S203M-C50 von STOTZ ist ein kompakter Miniatur-Schutzschalter, der optimalen Schutz für Kabel und Leitungen gegen Überlast und Kurzschluss bietet. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 50 A ist dieser 3-polige Schalter für Anwendungen in Wohn-, Gewerbe- und Industriebereichen geeignet. Der Schalter hat eine Bemessungsspannung von 400 V und ist sowohl für AC- als auch DC-Anwendungen geeignet. Die Schutzart IP20 ermöglicht den Einsatz in geschützten Umgebungen. Mit einem Temperaturbereich von -25 bis +55 °C ist der S203M-C50 vielseitig einsetzbar. Der Schalter erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2, was seine Zuverlässigkeit und Sicherheit unterstreicht. Zusätzliche Zubehörteile sind verfügbar, um die Installation zu erleichtern und die Funktionalität zu erweitern.
Technische Merkmale (Limmert KI extrahiert):
| Breite in Teilungseinheiten: | 3 |
| Betriebsfrequenz: | 50 / 60 Hz |
| Lagertemperatur: | -40 ... +70 °C |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Betriebstemperatur: | -25 ... +55 °C |
| Frequenz: | 50/60 Hz |
| Bemessungsspannung: | 400 V |
| Mitschaltender Neutralleiter: | Nein |
| Schutzart (IP): | IP20 |
| Auslösecharakteristik: | C |
| Anschlussquerschnitt: | 0.75 ... 35 mm² |
| Polzahl: | 3 |
| Bemessungsstrom: | 50 A |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 50 A |
| Polzahl (gesamt): | 3 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 400 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 3 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 25 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Anzahl der abgesicherten Pole: | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 20 kA |
