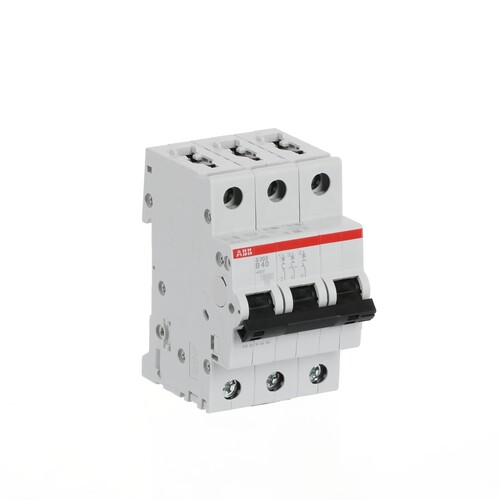

S203-B40 STOTZ Automat S203-B40
)
)
)
)
)
)
)
)
)
)
Artikelnummer :21081061
Hersteller Art Nr. :2CDS253001R0405
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779469401 4016779609449 4016779973441
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der ABB Stotz S203-B40 Leitungsschutzschalter ist ein zuverlässiges Gerät, das Kabel und Leitungen vor Überlast und Kurzschluss schützt. Mit einer Auslösecharakteristik der Klasse B und einem Bemessungsstrom von 40 A eignet sich dieser Automat hervorragend für den Einsatz in verschiedenen Anwendungen. Er hat eine Bemessungsspannung von 440 V und unterstützt Frequenzen von 50 Hz. Mit einer Breite von 3 Teilungseinheiten und einer Einbautiefe von 69 mm ist er kompakt und einfach zu installieren. Der S203-B40 ist für die Unterputz-Installation geeignet und erfüllt die Anforderungen der Überspannungskategorie 3 sowie des Verschmutzungsgrades 2. Dank der Schutzart IP20 ist er optimal für den Einsatz in geschützten Umgebungen. Zusatzeinrichtungen sind ebenfalls möglich, was die Flexibilität des Geräts erhöht.
Technische Merkmale (Limmert KI extrahiert):
| Breite in Teilungseinheiten: | 3 |
| Anzahl der abgesicherten Pole: | 3 |
| Zusatzeinrichtungen möglich: | Ja |
| Frequenz: | 50...50 Hz |
| Verschmutzungsgrad: | 2 |
| Polzahl (gesamt): | 3 |
| Geeignet für Unterputz-Installation: | Ja |
| Mitschaltender Neutralleiter: | Nein |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Spannungsart: | AC |
| Schutzart (IP): | IP20 |
| Einbautiefe: | 69 mm |
| Auslösecharakteristik: | B |
| Bemessungsspannung: | 440 V |
| Bemessungsstrom: | 40 A |
Produktmerkmale
| Auslösecharakteristik: | B |
| Bemessungsstrom: | 40 A |
| Polzahl (gesamt): | 3 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 400 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 3 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10|60 kA |
| Anzahl der abgesicherten Pole: | 3 |
