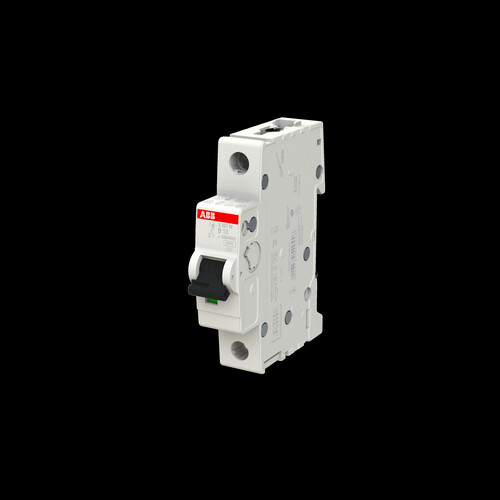

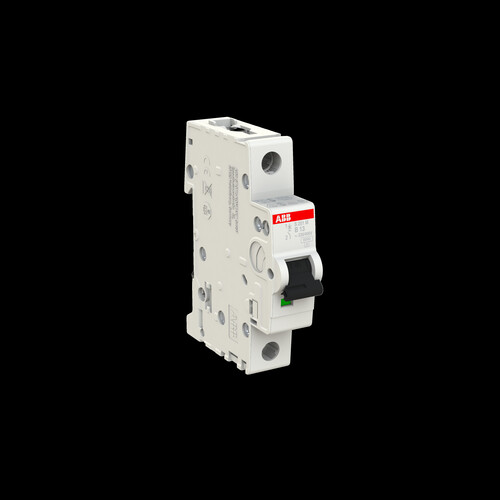

S201M-B13 STOTZ Automat S201M-B13
)
)
)
)
)
)
)
)
Artikelnummer :20898473
Hersteller Art Nr. :2CDS271001R0135
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779605144 4016779549448 4016779975599
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S201M-B13 von STOTZ ist ein kompakter Leitungsschutzschalter, der optimalen Schutz gegen Überlast und Kurzschluss bietet. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 13 A ist er ideal für Anwendungen in Wohn-, Gewerbe- und Industriebereichen. Der Schalter ist für eine Bemessungsspannung von 230 V ausgelegt und unterstützt sowohl AC- als auch DC-Spannungsarten. Er hat eine kompakte Bauform mit einer Breite von nur 17,5 mm und ist für die Montage auf einer DIN-Schiene geeignet. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen. Zudem ermöglicht die Möglichkeit, Zusatzeinrichtungen anzuschließen, eine flexible Anpassung an verschiedene Installationsanforderungen. Der S201M-B13 erfüllt alle relevanten Normen, einschließlich IEC/EN 60898-1, und ist somit für den weltweiten Einsatz geeignet.
Technische Merkmale (Limmert KI extrahiert):
| Gewicht: | 0,125 kg |
| Lagertemperatur: | -40 ... +70 °C |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Produkthöhe: | 88 mm |
| Betriebstemperatur: | -25 ... +55 °C |
| Frequenz: | 50/60 Hz |
| Bemessungsstrom: | 13 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | Nein |
| Produktbreite: | 17,5 mm |
| Schutzart (IP): | IP20 |
| Bemessungsspannung: | 230 V |
| Auslösecharakteristik: | B |
| Breite in Teilungseinheiten: | 1 TE |
| Produktlänge: | 69 mm |
Produktmerkmale
| Auslösecharakteristik: | B |
| Bemessungsstrom: | 13 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Breite in Teilungseinheiten: | 1 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Anzahl der abgesicherten Pole: | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15|60 kA |
