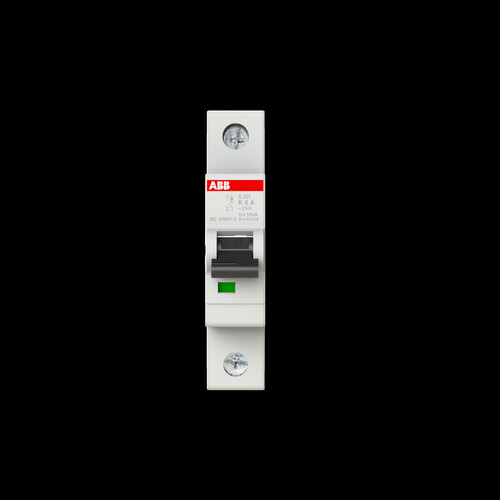

S201-K8 STOTZ Automat S201-K8
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20898403
Hersteller Art Nr. :2CDS251001R0407
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779607131 4016779507264 4016779970990
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S201-K8 STOTZ Automat ist ein kompakter Leitungsschutzschalter, der für den Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Bemessungsstromstärke von 8 A und einer Auslösecharakteristik der Kategorie K bietet er zuverlässigen Schutz in einer Vielzahl von Anwendungen. Der Automat ist für eine Bemessungsspannung von 230 V und eine Frequenz von 50/60 Hz ausgelegt und erfüllt die höchsten Standards gemäß IEC/EN 60898-1 und UL1077. Mit einer kompakten Breite von nur 17,5 mm und einer Schutzart von IP20 ist er ideal für den Einsatz in Wohn- und Gewerbeinstallationen geeignet. Der S201-K8 ist zudem mit einer Vielzahl von Zusatzeinrichtungen kompatibel und bietet somit Flexibilität für verschiedene Installationsanforderungen. Mit einer hohen Kurzschlussfestigkeit von 6 kA gewährleistet er eine sichere und langlebige Leistung.
Technische Merkmale (Limmert KI extrahiert):
| Bemessungsstrom: | 8 A |
| Ambient Air Temperature (Operation): | -25 ... +55 °C |
| Breite in Teilungseinheiten: | 1 |
| Product Net Height: | 88 mm |
| Spannungsart: | AC/DC |
| Product Net Weight: | 0.125 kg |
| Zusatzeinrichtungen möglich: | Ja |
| Product Net Depth: | 69 mm |
| Rated Impulse Withstand Voltage (Uimp): | 4 kV |
| Rated Insulation Voltage (Ui): | 440 V |
| Frequenz: | 50/60 Hz |
| Rated Short-Circuit Capacity: | 6 kA |
| Auslösecharakteristik: | K |
| Product Net Width: | 17.5 mm |
| Mitschaltender Neutralleiter: | Nein |
| Dielectric Test Voltage: | 2 kV |
| Schutzart (IP): | IP20 |
| Bemessungsspannung: | 230 V |
| Polzahl: | 1 |
| Tightening Torque: | 2.8 N·m |
Produktmerkmale
| Auslösecharakteristik: | K |
| Bemessungsstrom: | 8 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Breite in Teilungseinheiten: | 1 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10|60 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
| Anzahl der abgesicherten Pole: | 1 |
