NBN416 HAGER LS-Schalter 4polig 10kA B-16A 4M

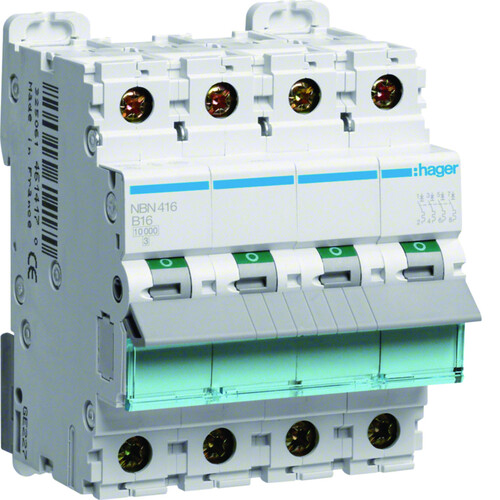

NBN416 HAGER LS-Schalter 4polig 10kA B-16A 4M Produktbild front S

NBN416 HAGER LS-Schalter 4polig 10kA B-16A 4M Produktbild 1 S

Artikelnummer :20780200

Hersteller Art Nr. :NBN416

Herkunftsland :FR

Zolltarifnr :8536201090

EAN: 3250614614170

Hager

Stk

Beschreibung

Leitungsschutzschalter 4 polig 10kA/15kA B-16A 4M

LIMMERT-KI Beschreibung

Der NBN416 HAGER Leitungsschutzschalter ist ein hochentwickelter 4-poliger Schalter mit einer Nennstromstärke von 16 A und einem Ausschaltvermögen von bis zu 10 kA bei 230 V AC. Er ist konzipiert für den Einsatz in industriellen Anwendungen und bietet eine hohe Zuverlässigkeit bei einer Betriebsspannung von 400 V. Mit einer Temperaturbeständigkeit von -25 bis 70 °C eignet sich der Schalter für eine Vielzahl von Umgebungen. Die Auslösecharakteristik B sorgt für eine zeitverzögerte Reaktion bei Überlast, während das kompakte Design eine einfache Installation ermöglicht. Der NBN416 ist gemäß IEC60898-1 und IEC60947-2 zertifiziert und bietet eine Schutzart von IP20, was ihn ideal für den Einsatz in trockenen Innenräumen macht. Er ist mit einem modularen Anschluss ausgestattet und ermöglicht eine einfache Integration in bestehende Systeme.

Technische Merkmale (Limmert KI extrahiert):

Nennstrom bei 65°C:	11,89 A
Betriebstemperatur:	-25 bis 70 °C
Nennstrom bei 35°C:	15,48 A
Nennstrom bei 55°C:	13,19 A
Nennstrom bei 30°C:	16 A
Gesamtverlustleistung:	11,08 W
Nennstrom bei 20°C:	16,86 A
Ausschaltvermögen Icn bei 230 V AC:	10 kA
Schutzart (IP):	IP20
Nennstrom bei 40°C:	14,94 A
Nennstrom bei 0°C:	18,45 A
Nennstrom bei -10°C:	19,20 A
Ausschaltvermögen Icu bei 400 V AC:	15 kA
Frequenz:	50-60 Hz
Nennstrom bei -15°C:	19,56 A
Polzahl:	4P
Nennstrom bei 10°C:	17,67 A
Nennstrom bei 25°C:	16,43 A
Lebensdauer mechanisch:	20000 Schaltspiele
Anschlussquerschnitt flexibel:	1-25 mm²
Nennstrom bei -25°C:	20,27 A
Stoßspannung:	6000 V
Nennstrom bei 50°C:	13,80 A
Anschlussquerschnitt massiv:	1-35 mm²
Anzahl Module:	4
Lebensdauer elektrisch:	4000 Schaltspiele
Nennstrom bei 5°C:	18,07 A
Nennstrom bei 15°C:	17,27 A
Nennstrom:	16 A
Nennmoment:	2,80 Nm
Nennstrom bei -5°C:	18,83 A
Nennstrom bei 60°C:	12,56 A
Betriebsspannung Ue:	400 V
Isolationspannung Ui:	500 V
Nennstrom bei 45°C:	14,38 A
Ausschaltvermögen Ics bei 230 V AC:	15 kA
Auslösecharakteristik:	B
Nennstrom bei 70°C:	11,18 A
Nennstrom bei -20°C:	19,92 A
Versorgungsart:	AC

Produktmerkmale

Auslösecharakteristik:	B
Bemessungsstrom:	16 A
Polzahl (gesamt):	4
Mitschaltender Neutralleiter:	sonstige
Bemessungsspannung:	400\|35 V
Breite in Teilungseinheiten:	4\|60
Frequenz:	50\|60 Hz
Spannungsart:	AC
Zusatzeinrichtungen möglich:	Ja
Schutzart (IP):	IP20
Energiebegrenzungsklasse:	3\|70
Überspannungskategorie:	3
Verschmutzungsgrad:	2\|70
Einbautiefe:	70 mm
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	10 kA
Anzahl der abgesicherten Pole:	4\|60
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	15\|25 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	10\|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	30\|25 kA
