NBN316 HAGER LS-Schalter 3polig 10kA B-16A 3M

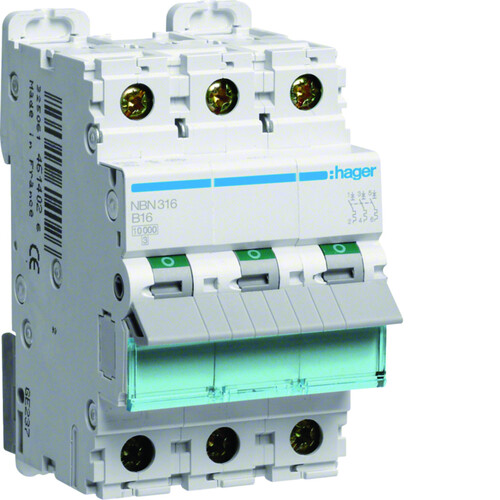

NBN316 HAGER LS-Schalter 3polig 10kA B-16A 3M Produktbild front S

NBN316 HAGER LS-Schalter 3polig 10kA B-16A 3M Produktbild 1 S

Artikelnummer :20780130

Hersteller Art Nr. :NBN316

Herkunftsland :PL

Zolltarifnr :8536201090

EAN: 3250614614026

Hager

Stk

Beschreibung

Leitungsschutzschalter 3 polig 10kA/15kA B-16A 3M

LIMMERT-KI Beschreibung

Der NBN316 HAGER Leitungsschutzschalter ist ein hochleistungsfähiges, dreipoliges Gerät mit einer Nennstromstärke von 16 A und einem Ausschaltvermögen von 10 kA bei 230 V AC. Er ist nach DIN EN 60898-1 (VDE 0641-11) zertifiziert und bietet sowohl thermischen Überlastschutz als auch elektromagnetischen Kurzschlussschutz. Mit einer Stoßspannungsfestigkeit von 6000 V und einer Isolationsspannung von 500 V ist dieser Schalter ideal für anspruchsvolle Anwendungen. Die Montage erfolgt einfach über Schraubanschlüsse, die für massive und flexible Leiter geeignet sind. Der Schalter ist für Betriebstemperaturen von -25 bis 70 °C ausgelegt und erfüllt die Schutzart IP20. Der NBN316 ist eine zuverlässige Wahl für moderne elektrische Installationen und gewährleistet Sicherheit und Langlebigkeit.

Technische Merkmale (Limmert KI extrahiert):

Nennstrom bei 65°C:	11,89 A
Nennmoment obere Klemme:	2,80 Nm
Gesamtverlustleistung unter Nennstrom:	8,27 W
Nennstrom bei 35°C:	15,48 A
Nennstrom bei 55°C:	13,19 A
Nennstrom bei 30°C:	16 A
Betriebstemperatur:	-25 - 70 °C
Stoßspannungsfestigkeit:	6000 V
Nennstrom bei 20°C:	16,86 A
Versorgungsspannungsart:	AC
Bemessungsbetriebsspannung Ue:	400 V
Ausschaltvermögen Icn bei 230 V AC:	10 kA
Schutzart (IP):	IP20
Polart:	3P
Nennstrom bei 40°C:	14,94 A
Nennstrom bei 0°C:	18,45 A
Gerätelebensdauer mechanische Schaltspiele:	20000
Nennstrom bei -10°C:	19,20 A
Ausschaltvermögen Icu bei 400 V AC:	15 kA
Nennstrom bei -15°C:	19,56 A
Gerätelebensdauer elektrische Schaltspiele:	4000
Anschlussquerschnitt bei massivem Leiter:	1 - 35 mm²
Nennstrom bei 25°C:	16,43 A
Nennstrom bei 10°C:	17,67 A
Isolationsspannung Ui:	500 V
Nennstrom bei -25°C:	20,27 A
Anschlussquerschnitt bei flexiblem Leiter:	1 - 25 mm²
Nennstrom bei 50°C:	13,80 A
Anzahl Module:	3
Nennstrom:	16 A
Nennstrom bei 15°C:	17,27 A
Nennstrom bei 5°C:	18,07 A
Frequenz:	50 - 60 Hz
Nennstrom bei -5°C:	18,83 A
Nennstrom bei 60°C:	12,56 A
Nennstrom bei 45°C:	14,38 A
Ausschaltvermögen Ics bei 230 V AC:	15 kA
Auslösecharakteristik:	B
Nennstrom bei -20°C:	19,92 A
Nennstrom bei 70°C:	11,18 A

Produktmerkmale

Auslösecharakteristik:	B
Bemessungsstrom:	16\|25 A
Polzahl (gesamt):	3\|35
Mitschaltender Neutralleiter:	sonstige
Bemessungsspannung:	400\|35 V
Breite in Teilungseinheiten:	3\|70
Frequenz:	50\|60 Hz
Spannungsart:	AC
Zusatzeinrichtungen möglich:	Ja
Schutzart (IP):	IP20
Energiebegrenzungsklasse:	3
Überspannungskategorie:	3
Verschmutzungsgrad:	2
Einbautiefe:	70 mm
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	15\|35 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	30 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	10 kA
Anzahl der abgesicherten Pole:	3\|70
