NBN213 HAGER LS-Schalter 2polig 10kA B-13A 2M

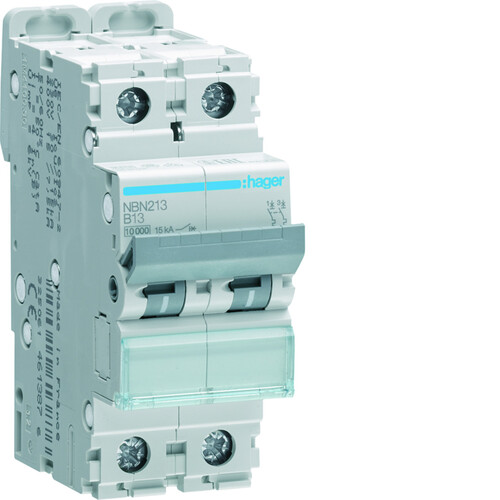

NBN213 HAGER LS-Schalter 2polig 10kA B-13A 2M Produktbild front S

NBN213 HAGER LS-Schalter 2polig 10kA B-13A 2M Produktbild 1 S

Artikelnummer :20780053

Hersteller Art Nr. :NBN213

Herkunftsland :FR

Zolltarifnr :8536201090

EAN: 3250614613869

Hager

Stk

Beschreibung

Leitungsschutzschalter 2 polig 10kA/15kA B-13A 2M

LIMMERT-KI Beschreibung

Der NBN213 HAGER Leitungsschutzschalter ist ein zuverlässiges 2-poliges Gerät mit einer Nennstromstärke von 13 A und einem hohen Ausschaltvermögen von 10 kA bei 230 V AC. Er ist nach den Normen IEC60947-2 und IEC60898-1 zertifiziert und bietet einen thermischen Auslöser für Überlastschutz sowie einen elektromagnetischen Auslöser für Kurzschlussschutz. Mit einer Betriebsfrequenz von 50 bis 60 Hz und einer maximalen Betriebsspannung von 400 V eignet sich dieser Schalter für vielfältige Anwendungen in der Elektroinstallation. Die Schutzart IP20 gewährleistet den sicheren Einsatz in geschützten Umgebungen. Der NBN213 ist einfach zu installieren und bietet eine hohe Lebensdauer mit bis zu 4000 elektrischen Schaltspielen und 20000 mechanischen Schaltspielen.

Technische Merkmale (Limmert KI extrahiert):

Nominelles Drehmoment:	2,80 - 2,80 Nm
Nennstrom bei -5°C:	15,47 A
Nennstrom bei 50°C:	11,35 A
Nennstrom bei 70°C:	9,41 A
Stoßspannungsfestigkeit:	6000 V
Betriebstemperatur:	-25 - 70 °C
Nennstrom bei 40°C:	12,20 A
Nennstrom bei 5°C:	14,81 A
Nennstrom bei 65°C:	9,93 A
Nennstrom bei 35°C:	12,61 A
Nennstrom bei 30°C:	13 A
Nennstrom bei 55°C:	10,90 A
Versorgungsspannungsart:	AC
Schutzart (IP):	IP20
Gesamtverlustleistung unter Nennstrom:	4,58 W
Nennstrom bei -15°C:	16,11 A
Nennstrom bei 25°C:	13,38 A
Gerätelebensdauer mechanische Schaltspiele:	20000
Nennstrom bei -20°C:	16,42 A
Nennstrom bei -25°C:	16,72 A
Gerätelebensdauer elektrische Schaltspiele:	4000
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1:	10 kA
Nennbetriebsspannung Ue:	400 V
Ausschaltvermögen Icn AC nach IEC60898-1:	10 kA
Anschlussquerschnitt bei massivem Leiter:	1 - 35 mm²
Nennstrom bei -10°C:	15,79 A
Isolationsspannung Ui:	500 V
Nennstrom bei 20°C:	13,75 A
Nennstrom bei 15°C:	14,11 A
Anschlussquerschnitt bei flexiblem Leiter:	1 - 25 mm²
Nennstrom bei 60°C:	10,42 A
Frequenz:	50 - 60 Hz
Anzahl Module:	2
Nennstrom:	13 A
Nennstrom bei 0°C:	15,14 A
Polart:	2P
Nennstrom bei 10°C:	14,47 A
Ausschaltvermögen Ics bei 230 V AC nach IEC60947-2:	15 kA
Auslösecharakteristik:	B
Ausschaltvermögen Icu bei 400 V AC nach IEC60947-2:	15 kA
Nennstrom bei 45°C:	11,78 A

Produktmerkmale

Auslösecharakteristik:	B
Bemessungsstrom:	13 A
Polzahl (gesamt):	2\|70
Mitschaltender Neutralleiter:	sonstige
Bemessungsspannung:	400\|35 V
Frequenz:	50\|60 Hz
Breite in Teilungseinheiten:	2\|70
Spannungsart:	AC
Zusatzeinrichtungen möglich:	Ja
Schutzart (IP):	IP20
Energiebegrenzungsklasse:	3\|60
Überspannungskategorie:	3
Verschmutzungsgrad:	2\|35
Einbautiefe:	70 mm
Anzahl der abgesicherten Pole:	2
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	15\|35 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	30 kA
