MCS363 HAGER LS-Schalter 3polig 6kA C-63A 3M QC

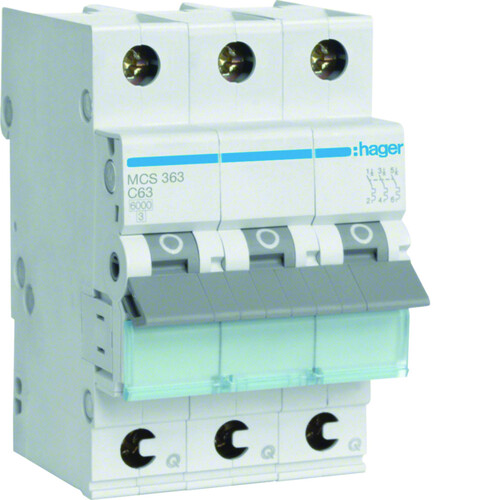

MCS363 HAGER LS-Schalter 3polig 6kA C-63A 3M QC Produktbild front S

MCS363 HAGER LS-Schalter 3polig 6kA C-63A 3M QC Produktbild 1 S

Artikelnummer :20779521

Hersteller Art Nr. :MCS363

Herkunftsland :FR

Zolltarifnr :8536201090

EAN: 3250614315398

Hager

Stk

Beschreibung

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 63A QuickConnect 3 Module

LIMMERT-KI Beschreibung

Der MCS363 HAGER Leitungsschutzschalter ist ein hochleistungsfähiger 3-poliger Schalter mit einer Nennstromstärke von 63 A und einem Ausschaltvermögen von 6 kA. Er ist mit einer C-Charakteristik ausgestattet und eignet sich ideal für Anwendungen, die einen hohen Kurzschlussschutz erfordern. Der Schalter kann in einem Temperaturbereich von -25 bis 70 °C betrieben werden und bietet eine hohe Stoßspannungsfestigkeit von 4000 V. Mit einer Breite von 52,5 mm und einer Höhe von 83,4 mm ist er kompakt und einfach zu installieren. Der MCS363 ist mit QuickConnect-Anschlüssen ausgestattet, die eine schnelle und sichere Verbindung ermöglichen. Zudem ist der Schalter gemäß IEC60947-2 zertifiziert und erfüllt höchste Sicherheitsstandards.

Technische Merkmale (Limmert KI extrahiert):

Nennstrom bei 45°C:	58,6 A
Nennstrom bei 25°C:	64,2 A
Nennstrom bei 60°C:	54,3 A
Breite:	52,50 mm
Ausschaltvermögen Icn AC nach IEC60898:	6 kA
Betriebsspannung:	230 - 400 V
Nennstrom bei 40°C:	60 A
Ausschaltvermögen Icu bei 400 V AC:	10 kA
Anschlussquerschnitt flexibel:	1 - 25 mm²
Nennstrom bei 5°C:	69,9 A
Stoßspannungsfestigkeit:	4000 V
Isolationsspannung:	500 V
Betriebstemperatur:	-25 - 70 °C
Schutzart (IP):	IP20
Nennstrom bei 20°C:	65,6 A
Tiefe:	70 mm
Nennstrom bei 65°C:	52,9 A
Nennstrom bei 15°C:	67,1 A
Nennstrom bei 70°C:	51,5 A
Nominelles Drehmoment:	2,80 Nm
Nennstrom:	63 A
Anschluss-/Steckertyp:	QuickConnect
Nennstrom bei -10°C:	74,1 A
Nennstrom bei 30°C:	63 A
Nennstrom bei -5°C:	72,7 A
Nennstrom bei 35°C:	61,4 A
Höhe:	83,40 mm
Anzahl Module:	3
Nennstrom bei 10°C:	68,5 A
Nennstrom bei 0°C:	71,3 A
Nennstrom bei 55°C:	55,7 A
Anschlussquerschnitt massiv:	1 - 35 mm²
Nennstrom bei -15°C:	75,6 A
Gesamtverlustleistung unter Nennstrom:	18,30 W
Nennstrom bei 50°C:	57 A
Auslösecharakteristik:	C
Polzahl:	3
Versorgungsart:	AC

Produktmerkmale

Auslösecharakteristik:	C
Bemessungsstrom:	63 A
Polzahl (gesamt):	3\|70
Mitschaltender Neutralleiter:	Nein
Bemessungsspannung:	400 V
Frequenz:	50\|60 Hz
Breite in Teilungseinheiten:	3
Spannungsart:	AC
Zusatzeinrichtungen möglich:	Ja
Schutzart (IP):	IP20
Energiebegrenzungsklasse:	3\|60
Überspannungskategorie:	3\|60
Verschmutzungsgrad:	2\|70
Einbautiefe:	70 mm
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:	1\|25 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:	1\|35 kA
Anzahl der abgesicherten Pole:	3
