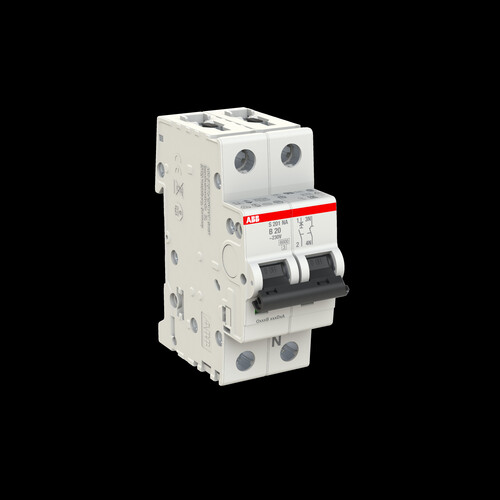

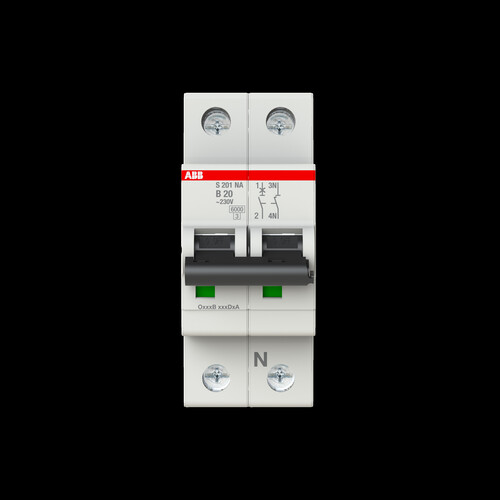

GHS2010103R0205 STOTZ Automat S201-B20NA
)
)
)
)
)
)
)
)
Artikelnummer :20648229
Hersteller Art Nr. :2CDS251103R0205
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779971607 4016779607698 4016779531627
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der S201-B20NA Miniatur-Schutzschalter von STOTZ ist ein hochqualitativer Leitungsschutzschalter, der für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen konzipiert ist. Mit einem Bemessungsstrom von 20 A und einer Nennspannung von 230 V AC bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schutzschalter verfügt über eine IP20 Schutzart und ist für Betriebstemperaturen von -25 bis +55 °C geeignet. Seine kompakte Bauform mit Abmessungen von 35 mm Breite, 88 mm Höhe und 69 mm Tiefe ermöglicht eine einfache Montage auf DIN-Schienen. Der S201-B20NA erfüllt die Anforderungen der IEC/EN 60898-1 und IEC/EN 60947-2 Normen und bietet eine hohe Energiebegrenzungsklasse von 3. Mit seiner robusten Bauweise und der hohen Qualität ist dieser Schutzschalter eine ausgezeichnete Wahl für alle elektrischen Installationen.
Technische Merkmale (Limmert KI extrahiert):
| Kurzschlussschutz: | Ja |
| Typ: | S201-B20NA |
| Lagertemperatur: | -40 ... +70 °C |
| Überstromschutz: | Ja |
| Gewicht: | 0,25 kg |
| Abmessungen (B x H x T): | 35 mm x 88 mm x 69 mm |
| Nennspannung: | 230 V AC |
| Betriebstemperatur: | -25 ... +55 °C |
| Frequenz: | 50/60 Hz |
| Energiebegrenzungsklasse: | 3 |
| Produktart: | Miniatur-Schutzschalter |
| Anzahl der Pole: | 1+N |
| Schutzart (IP): | IP20 |
| Bemessungsstrom: | 20 A |
Produktmerkmale
| Auslösecharakteristik: | B |
| Bemessungsstrom: | 20 A |
| Polzahl (gesamt): | 2 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 2 |
| Spannungsart: | AC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Anzahl der abgesicherten Pole: | 1 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10|60 kA |
