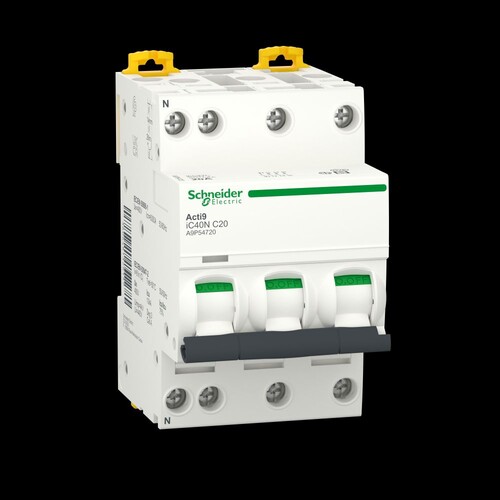

A9P54720 Schneider E. iC40N Leitungsschutzschalter 3P+N 20A C
)
)
Artikelnummer :27766291
Hersteller Art Nr. :A9P54720
Herkunftsland :HU
Zolltarifnr :8536201090
EAN: 43606481326155
Dieser Artikel wird für Sie bestellt.
Beschreibung
Bei diesem Produkt Clario iC40N handelt es sich um einen Leitungsschutzschalter (MCB). Es handelt sich um einen 3P+N-Leitungsschutzschalter mit 3 geschützten Polen und 20A im Nennstrom und Auslösekurve C. Das Ausschaltvermögen beträgt bis zu 10kA bei 400VAC entsprechend der Norm EN/IEC 60947-2. Dieses Produkt erfüllt sowohl die Industrienorm EN/IEC 60898-1 als auch die Norm für den Wohnbereich EN/IEC 60947-2. Die Installation und Verkabelung wird durch die Clip-On-Funktion sowie die Wartungsfreundlichkeit vereinfacht. Elektrische Lebensdauer von bis zu 20.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ue-Betriebsspannung beträgt 400VAC. Die Nennisolationsspannung Ui beträgt 440VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Kann auf DIN-Schiene montiert werden. Seine Breite beträgt 6 x 9 mm. Der Verschmutzungsgrad beträgt 3. Die Produktfarbe ist weiss (RAL9003). Die Abmessungen betragen (B) 54mm x (H) 85mm x (T) 74mm. Das Gewicht beträgt 345 g. Gemäss der Norm IEC 60529 beträgt der Schutzgrad IP20 und IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 70°C. Die Lagertemperatur beträgt -40°C bis 85°C. Die Betriebstemperatur beträgt -25°C bis 70°C.
LIMMERT-KI Beschreibung
Der Acti9 iC40N Leitungsschutzschalter von Schneider Electric ist ein hochentwickelter Miniatur-Leitungsschutzschalter, der für die zuverlässige Absicherung von elektrischen Verteilungen konzipiert wurde. Mit einer Nennstromstärke von 20 A und einer Polzahl von 3P + N bietet er eine ausgezeichnete Leistung in einem kompakten Design. Der Schalter hat eine Betriebsspannung von 400 V AC und ist für Frequenzen von 50/60 Hz geeignet. Die Auslösecharakteristik C sorgt für eine schnelle Reaktion bei Überlast und Kurzschluss. Mit einem Ausschaltvermögen von bis zu 10 kA bietet er einen hohen Schutzstandard, während die IP20-Schutzart für den Einsatz in geschützten Umgebungen sorgt. Der Schalter ist einfach auf einer DIN-Schiene zu montieren und hat eine Lebensdauer von bis zu 20.000 Zyklen, sowohl mechanisch als auch elektrisch. Die Betriebstemperatur reicht von -25 °C bis 70 °C, was ihn vielseitig einsetzbar macht.
Technische Merkmale (Limmert KI extrahiert):
| Nennstrom [In]: | 20 A |
| Produktreihe: | Acti9 |
| Polzahl: | 3P + N |
| Betriebsspannung [Ue]: | 400 V AC |
| Montage: | DIN-Schiene |
| Produkttyp: | Miniatur-Leitungsschutzschalter |
| Frequenz: | 50/60 Hz |
| Ausschaltvermögen (Icn): | 6000 A bei 400 V AC |
| Ausschaltvermögen (Icu): | 10 kA bei 400 V AC |
| Isolationsspannung [Ui]: | 440 V AC |
| Schutzart (IP): | IP20 |
| Lagertemperatur: | -40…85 °C |
| Abmessungen (B x H x T): | 54 mm x 85 mm x 74 mm |
| Betriebstemperatur: | -25…70 °C |
| Auslösecharakteristik: | C |
| Farbe: | Weiß (RAL 9003) |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 20 A |
| Polzahl (gesamt): | 4 |
| Mitschaltender Neutralleiter: | Ja |
| Bemessungsspannung: | 400 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 3|60 |
| Spannungsart: | sonstige |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | IP20 |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 44|60 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 44 kA |
| Anzahl der abgesicherten Pole: | 3|10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 50|60 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10 kA |
