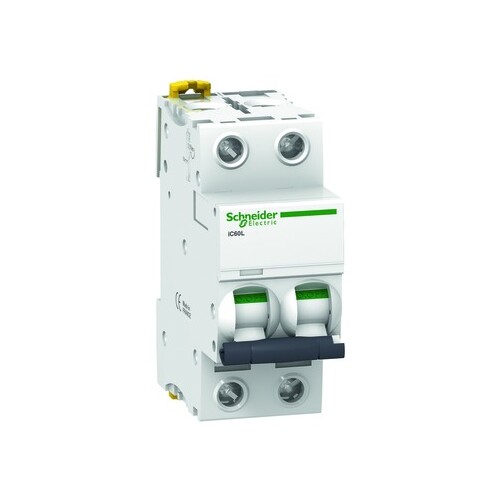

A9F95201 Schneider E. iC60L Leitungsschutzschalter 2P 1A K
)
)
Artikelnummer :22678530
Hersteller Art Nr. :A9F95201
Herkunftsland :FR
Zolltarifnr :8536201090
EAN: 43606480084902 3606480084904 13606480084901
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 100kA (IEC/EN 60947-2). 2-polig, Nennstrom 1A, K-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
LIMMERT-KI Beschreibung
Der Acti9 iC60L Leitungsschutzschalter von Schneider Electric ist ein hochentwickelter Miniatur-Leitungsschutzschalter, der optimal für die Verteilung von elektrischer Energie in verschiedenen Anwendungen geeignet ist. Mit einer Nennstromstärke von 1 A und einer K-Charakteristik bietet dieser Schalter eine zuverlässige Überstromschutzfunktion. Er erfüllt die Anforderungen der Normen IEC/EN 60898-1 und IEC/EN 60947-2 und bietet ein Schaltvermögen von bis zu 15000 A bei 400 V AC. Der Schalter ist für den Einsatz in AC- und DC-Netzen geeignet und verfügt über eine IP20-Schutzart, die ihn vor Staub und Berührung schützt. Mit kompakten Abmessungen von 85 mm Höhe, 36 mm Breite und 78.5 mm Tiefe ist er ideal für die Montage auf einer DIN-Schiene. Der iC60L ist nicht nur langlebig mit einer mechanischen Haltbarkeit von 20000 Zyklen, sondern auch benutzerfreundlich mit einer leicht zugänglichen Frontbetätigung und einem klaren Fehleranzeige-System. Er ist die perfekte Wahl für moderne elektrische Installationen.
Technische Merkmale (Limmert KI extrahiert):
| Betriebsspannung: | 400 V |
| Isolationsspannung: | 500 V AC |
| Tiefe: | 78.5 mm |
| Netztyp: | AC/DC |
| Höhe: | 85 mm |
| Trip-Technologie: | Thermo-magnetisch |
| Nennstrom: | 1 A |
| Umgebungstemperatur (Betrieb): | -35…70 °C |
| Anwendung: | Verteilung |
| Schaltvermögen: | 15000 A bei 400 V AC |
| Frequenz: | 50/60 Hz |
| Breite: | 36 mm |
| Umgebungstemperatur (Lagerung): | -40…85 °C |
| Auslösecharakteristik: | K |
| Produktname: | Acti9 iC60 |
| Gerätetyp: | Miniatur-Leitungsschutzschalter |
| Schutzart (IP): | IP20 |
| Polzahl: | 2 |
| Gewicht: | 0.25 kg |
Produktmerkmale
| Auslösecharakteristik: | K |
| Bemessungsstrom: | 1 A |
| Polzahl (gesamt): | 2 |
| Mitschaltender Neutralleiter: | Nein |
| Bemessungsspannung: | 400 V |
| Breite in Teilungseinheiten: | 2|60 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | sonstige |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | IP20 |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 4 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 44.5|60 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 100 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 100|60 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 15 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 15 kA |
| Anzahl der abgesicherten Pole: | 2|16 |
