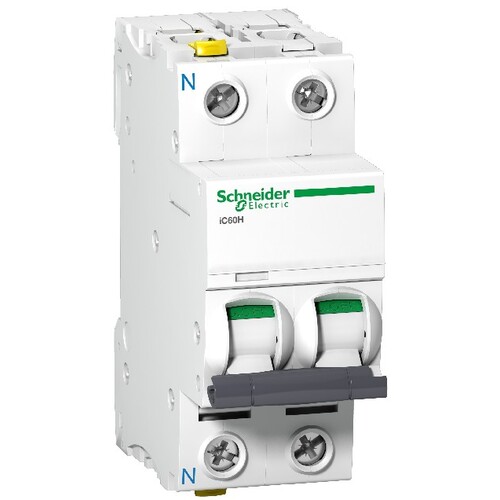

A9F07625 Schneider E. Leistungsschutz- schalter iC60H,1P+N,25A,C 10KA
)
)
Artikelnummer :21058087
Hersteller Art Nr. :A9F07625
Herkunftsland :BG
Zolltarifnr :8536201090
EAN: 13606480438971 3606480438974 43606480438972
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig+N, Nennstrom 25A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
LIMMERT-KI Beschreibung
Der Schneider Electric Acti9 iC60H Leitungsschutzschalter ist ein hochqualitativer Schutzschalter, der für die Verteilung von elektrischer Energie konzipiert ist. Mit einer Nennstromstärke von 25 A und einer thermomagnetischen Auslösetechnologie bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die kompakte Bauweise mit einer Breite von 36 mm und einer Höhe von 91 mm ermöglicht eine einfache Montage auf DIN-Schienen. Die Schutzart IP20 sorgt für den sicheren Einsatz in geschützten Umgebungen. Der iC60H erfüllt alle relevanten Normen, einschließlich IEC 60898-1 und EN 60947-2, und ist für eine Umgebungstemperatur von -35 bis 70 °C geeignet. Mit einer mechanischen Lebensdauer von 20.000 Zyklen und einer elektrischen Lebensdauer von 10.000 Zyklen ist dieser Leitungsschutzschalter eine langlebige Lösung für Ihre elektrischen Installationen.
Technische Merkmale (Limmert KI extrahiert):
| Tiefe: | 78,5 mm |
| Bemessungsstrom [In]: | 25 A |
| Umgebungstemperatur bei Lagerung: | -40…85 °C |
| Normen: | IEC 60898-1, EN 60947-2 |
| Magnetische Auslösegrenze: | 8 x In +/- 20 % |
| Nutzungskategorie: | Kategorie A |
| Produktname: | Acti9 iC60 |
| Relative Luftfeuchtigkeit: | 95 % bei 55 °C |
| Schutzart (IP): | IP20 |
| Beschreibung der Pole: | 1P + N |
| Baureihe: | Acti9 |
| Eignung für Isolation: | Ja |
| Überspannungskategorie: | IV |
| Farbe: | Weiß |
| Netzwerktyp: | AC/DC |
| Kurzbezeichnung des Geräts: | iC60H |
| Produkt- oder Komponententyp: | Leitungsschutzschalter |
| Tropentauglichkeit: | 2 |
| Ausschaltvermögen: | 10 kA bei 230 V AC 50/60 Hz |
| Breite: | 36 mm |
| Höhe: | 91 mm |
| Netzwerkfrequenz: | 50/60 Hz |
| Auslöser-Technologie: | Thermomagnetisch |
| Neutralposition: | Links |
| Geräteanwendung: | Verteilung |
| Kurvenscheibe: | C |
| Produktgewicht: | 0,25 kg |
| Anzahl der geschützten Pole: | 1 |
| Umgebungstemperatur bei Betrieb: | -35…70 °C |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 25 A |
| Polzahl (gesamt): | 2 |
| Mitschaltender Neutralleiter: | Ja |
| Bemessungsspannung: | 230 V |
| Breite in Teilungseinheiten: | 2|60 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | sonstige |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | IP20 |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 4 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 44.5|60 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 1 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 15|60 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 2 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Anzahl der abgesicherten Pole: | 1|16 |
