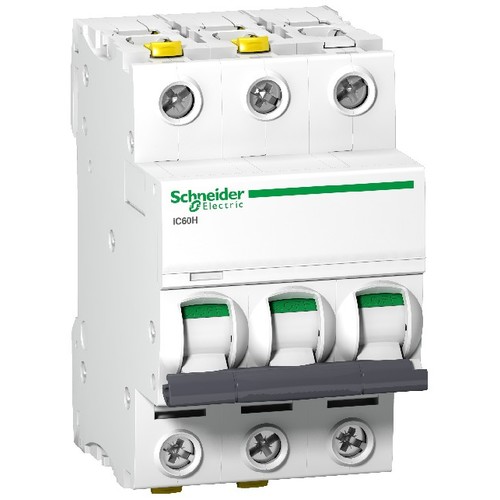

A9F07340 Schneider E. Leitungsschutz- schalter iC60H,3P,40A,C,10KA
)
)
Artikelnummer :10017791
Hersteller Art Nr. :A9F07340
Herkunftsland :BG
Zolltarifnr :8536201090
EAN: 13606480438698
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 40A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
LIMMERT-KI Beschreibung
Der Schneider Electric Leitungsschutzschalter Acti9 iC60H ist ein hochzuverlässiges Gerät für die Verteilung elektrischer Energie. Mit einer Nennstromstärke von 40 A und einer thermomagnetischen Auslösetechnologie bietet dieser 3-polige Schalter eine hohe Sicherheit und Stabilität. Er verfügt über ein Ausschaltvermögen von 10 kA bei 400 V AC und erfüllt die Normen EN 60898-1 und IEC 60947-2. Der Schalter ist für den Einsatz in anspruchsvollen Umgebungen geeignet, mit einer Betriebstemperatur von -35 bis 70 °C. Die kompakte Bauweise mit einer Höhe von 91 mm, Breite von 54 mm und Tiefe von 78,5 mm ermöglicht eine einfache Montage auf DIN-Schienen. Dank seiner hohen mechanischen Lebensdauer von 20.000 Zyklen ist der Acti9 iC60H eine ausgezeichnete Wahl für industrielle Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Magnetische Auslösegrenze: | 8 x Zoll +/-20 % |
| Tiefe: | 78,5 mm |
| Umgebungstemperatur bei Lagerung: | -40…85 °C |
| Produktgewicht: | 0,375 kg |
| Normen: | EN 60898-1, IEC 60898-1, IEC 60947-2, EN 60947-2 |
| Beschreibung der Pole: | 3P |
| Nutzungskategorie: | Kategorie A |
| Produktname: | Acti9 iC60 |
| Montagehalterung: | DIN-Schiene |
| Schutzart (IP): | IP20 |
| [Ui] Bemessungs-Isolationsspannung: | 500 V AC |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen: | 15 kA bei 220 - 240 V AC |
| Baureihe: | Acti9 |
| Eignung für Isolation: | Ja |
| Farbe: | Weiß |
| Produkt- oder Komponententyp: | Leitungsschutzschalter |
| Breite: | 54 mm |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit: | 6 kV |
| Höhe: | 91 mm |
| Netzwerkfrequenz: | 50/60 Hz |
| Auslöser-Technologie: | Thermomagnetisch |
| Bemessungsstrom [In]: | 40 A |
| Mechanische Lebensdauer: | 20000 Zyklen |
| Geräteanwendung: | Verteilung |
| Ausschaltvermögen: | 10 kA bei 400 V AC |
| Kurvenscheibe: | C |
| Elektrische Lebensdauer: | 10000 Zyklen |
| Netzwerktyp: | AC |
| Anzahl der geschützten Pole: | 3 |
| Umgebungstemperatur bei Betrieb: | -35…70 °C |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 40 A |
| Polzahl (gesamt): | 3 |
| Mitschaltender Neutralleiter: | Nein |
| Bemessungsspannung: | 400 V |
| Breite in Teilungseinheiten: | 3|60 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | sonstige |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | IP20 |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 4 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 44.5|60 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 30|60 kA |
| Anzahl der abgesicherten Pole: | 3|25 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 15 kA |
