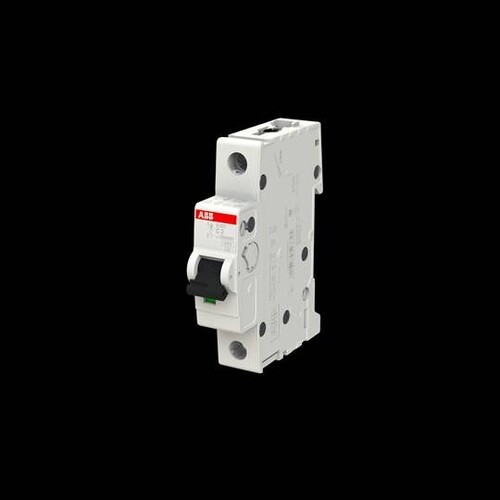

64792 ABB S201-C2 Leitungsschutzschalter
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20027406
Hersteller Art Nr. :2CDS251001R0024
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779606691 4016779523325 4016779970518
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der ABB S201-C2 Leitungsschutzschalter ist ein kompakter Miniatur-Schutzschalter, der für die zuverlässige Absicherung von elektrischen Leitungen in Wohn-, Gewerbe- und Industrieanwendungen konzipiert ist. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 2 A bietet er effektiven Schutz gegen Überlast und Kurzschluss. Der Schalter erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist somit für den internationalen Einsatz geeignet. Mit einer Breite von nur 17,5 mm und einer Schutzart IP20 ist er ideal für die Montage auf DIN-Schienen und in kompakten Installationen. Der S201-C2 ist für eine maximale Betriebsspannung von 253 V AC ausgelegt und bietet eine hohe Kurzschlussfestigkeit von bis zu 10 kA. Er ist eine zuverlässige Wahl für alle Anwendungen, die eine hohe Sicherheit und Leistung erfordern.
Technische Merkmale (Limmert KI extrahiert):
| Gewicht: | 0,125 kg |
| Betriebsspannung: | Phase zu Erde 250 V AC, Phase zu Phase 500 V AC |
| Überspannungskategorie: | III |
| Bemessungs-Kurzschlussfestigkeit (Icn): | 6 kA |
| Tiefe: | 69 mm |
| Maximale Betriebsspannung: | 253 V AC |
| Verschmutzungsgrad: | 2 |
| Bemessungsstrom (In): | 2 A |
| Breite: | 17,5 mm |
| Höhe: | 88 mm |
| Anzahl der Pole: | 1 |
| Bemessungsisolationsspannung (Ui): | 500 V AC |
| Minimale Betriebsspannung: | 12 V AC |
| Energiebegrenzungsklasse: | 3 |
| Bemessungsbetriebsspannung (Ue): | 230 V AC |
| Bemessungs-Kurzschluss-Trennfähigkeit (Ics): | 7.5 kA |
| Bemessungsstoßfestigkeit (Uimp): | 4 kV |
| Schutzart (IP): | IP20 |
| Bemessungsfrequenz (fr): | 50 / 60 Hz |
| Auslösecharakteristik: | C |
| Bemessungs-Kurzschluss-Trennfähigkeit (Icu): | 10 kA |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 2 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Breite in Teilungseinheiten: | 1 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10|60 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 10 kA |
| Anzahl der abgesicherten Pole: | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
)
)
)
)
)
)
)
)
