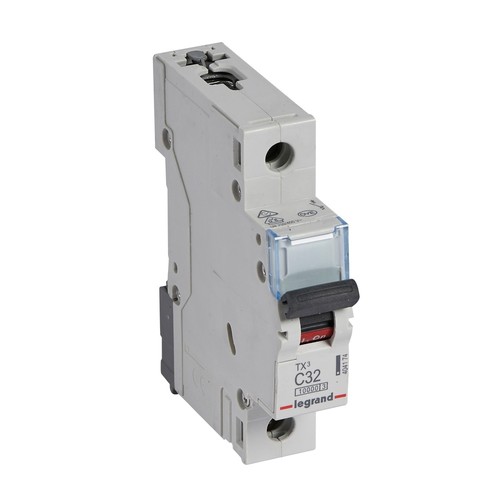

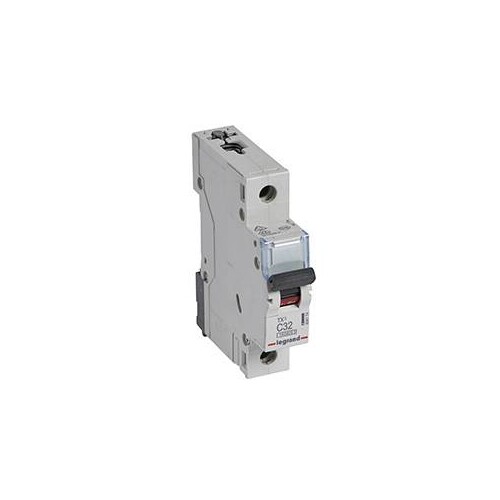

404174 Legrand TX3 LS C32A 1P 10KA 1M Leitungsschutzschalter
Artikelnummer :10085047
Hersteller Art Nr. :404174
Herkunftsland :PL
Zolltarifnr :85362010
EAN: 3414970393623
Dieser Artikel wird für Sie bestellt.
Beschreibung
Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig, C-Charakteristik, Bemessungsstrom In 32 A, Bemessungsschaltvermögen Icn 10 kA nach EN 60898-1, Bemessungsspannung Un 230/400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
LIMMERT-KI Beschreibung
Der Legrand TX3 Leitungsschutzschalter C32A ist ein hochleistungsfähiges Schutzgerät, das speziell für den Einsatz in elektrischen Installationen konzipiert wurde. Mit einer C-Charakteristik und einem Bemessungsstrom von 32 A eignet er sich ideal für Anwendungen, die hohe Einschaltströme erfordern, wie Motoren und Transformatoren. Der Schalter bietet ein Bemessungsschaltvermögen von 10 kA und kann an einer Hutprofilschiene gemäß EN 60715 befestigt werden. Er ist für Spannungen von 230/400 VAC und Frequenzen von 50/60 Hz ausgelegt. Die rot/grüne Schaltstellungsanzeige ermöglicht eine einfache Überwachung des Schaltzustands, während der Untersteckschutz eine sichere Installation gewährleistet. Der TX3 ist eine zuverlässige Wahl für moderne elektrische Systeme und bietet die Möglichkeit, zusätzliche Geräte anzubauen.
Technische Merkmale (Limmert KI extrahiert):
| Bemessungsfrequenz: | 50/60 Hz |
| Bemessungsschaltvermögen: | 10 kA |
| Bemessungsspannung: | 230/400 VAC |
| Zusatzeinrichtungen möglich: | Ja |
| Befestigung: | Hutprofilschiene EN 60715 |
| Schaltstellungsanzeige: | rot/grün (verriegelbar) |
| Energiebegrenzungsklasse: | 3 |
| Charakteristik: | C |
| Untersteckschutz: | Ja |
| Spannungsart: | AC |
| Typ: | Leitungsschutzschalter |
| Polzahl: | 1 |
| Breite in Teilungseinheiten: | 1 TE |
| Bemessungsstrom: | 32 A |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 32 A |
| Polzahl (gesamt): | 1 |
| Mitschaltender Neutralleiter: | Nein |
| Bemessungsspannung: | 230 V |
| Breite in Teilungseinheiten: | 1 |
| Frequenz: | 50|60 Hz |
| Spannungsart: | AC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | IP20 |
| Energiebegrenzungsklasse: | 3|60 |
| Verschmutzungsgrad: | 2 |
| Einbautiefe: | 44 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 2 kA |
| Anzahl der abgesicherten Pole: | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 500 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 1 kA |
