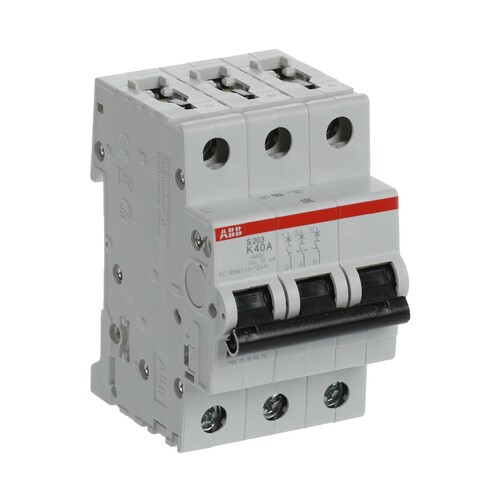

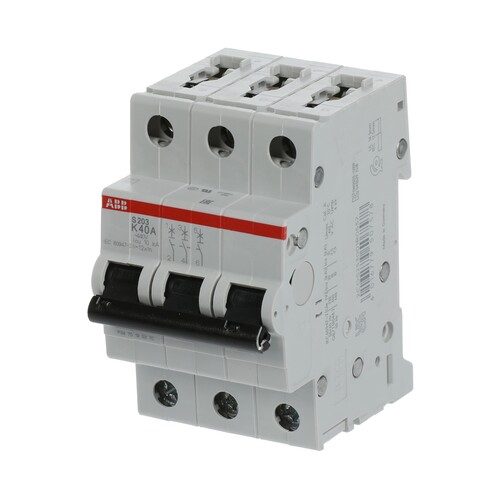

2CDS253001R0557 STOTZ Automat S203-K40
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20626158
Hersteller Art Nr. :2CDS253001R0557
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779973632 4016779507578 4016779609616
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der STOTZ Automat S203-K40 ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für den Einsatz in verschiedenen elektrischen Anwendungen konzipiert ist. Mit einer Bemessungsstromstärke von 40 A und einer Polzahl von 3 bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Auslösecharakteristik K und die hohe Kurzschlussfestigkeit von bis zu 10 kA machen ihn ideal für industrielle und gewerbliche Anwendungen. Der S203-K40 erfüllt die internationalen Normen IEC/EN 60898-1 und UL 1077, was seine Vielseitigkeit und Sicherheit unterstreicht. Mit kompakten Abmessungen von 52,5 mm Breite, 88 mm Höhe und 69 mm Tiefe ist er für die Montage auf DIN-Schienen geeignet. Der Automat ist in der Lage, Temperaturen von -25 bis +55 °C standzuhalten und ist mit einer Schutzart von IP20 ausgestattet, was ihn für den Einsatz in geschützten Umgebungen qualifiziert.
Technische Merkmale (Limmert KI extrahiert):
| Montageart: | DIN-Schiene (TH35-15) |
| Bemessungsspannung: | 400 V AC |
| Lagertemperatur: | -40 ... +70 °C |
| Produktart: | Miniatur-Leitungsschutzschalter |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu): | 10 kA |
| Bemessungsstrom (In): | 40 A |
| Abmessungen (B x H x T): | 52,5 mm x 88 mm x 69 mm |
| Betriebstemperatur: | -25 ... +55 °C |
| Rated Frequency (f): | 50/60 Hz |
| Auslösecharakteristik: | K |
| Gewicht: | 0,375 kg |
| Rated Operational Voltage: | 440 V AC |
| Schutzart (IP): | IP20 |
| Anschlussart: | Schraubanschlüsse |
| Polzahl: | 3 |
| Rated Short-Circuit Capacity (Icn): | 6 kA |
| Rated Service Short-Circuit Breaking Capacity (Ics): | 7.5 kA |
Produktmerkmale
| Auslösecharakteristik: | K |
| Bemessungsstrom: | 40 A |
| Polzahl (gesamt): | 3 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 400 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 3 |
| Spannungsart: | AC/DC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10|60 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
| Anzahl der abgesicherten Pole: | 3 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 20 kA |
