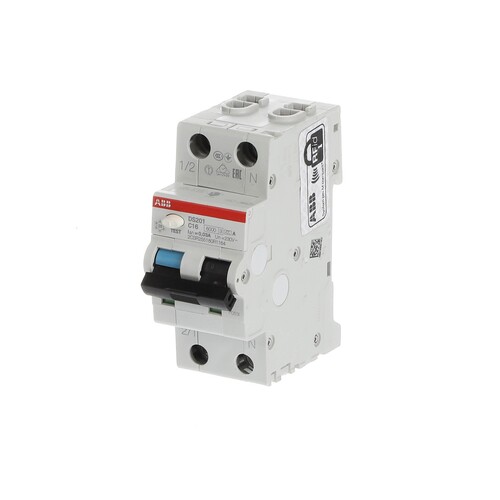

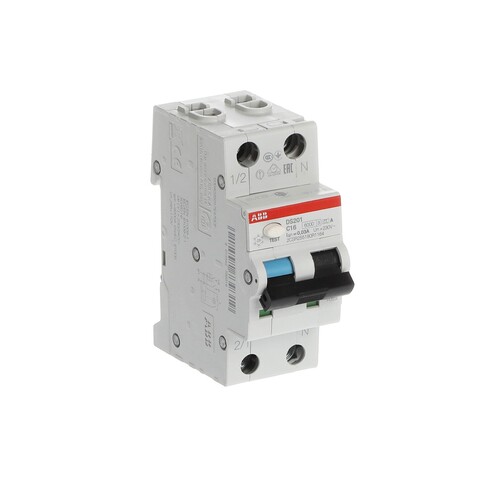

2CSR255180R1164 ABB FI/LS-Schalter DS201A-C16/0,03
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :10153038
Hersteller Art Nr. :2CSR255180R1164
Herkunftsland :IT
Zolltarifnr :85363030
EAN: 8012542739319
Dieser Artikel wird für Sie bestellt.
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1, IEC/EN 61009-2-1. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
LIMMERT-KI Beschreibung
Der ABB FI/LS-Schalter DS201A-C16/0,03 ist ein zuverlässiger und sicherer Schutzschalter, der speziell für einphasige Stromkreise entwickelt wurde. Mit einer Nennspannung von 230 V und einem Nennstrom von 16 A bietet dieser RCBO umfassenden Schutz gegen Überlast und Kurzschluss sowie gegen Fehlerströme bis zu 30 mA. Der Schalter erfüllt die höchsten Sicherheitsstandards gemäß IEC 61009-1 und IEC 61009-2-1 und ist ideal für den Einsatz in Haushalts-, Gewerbe- und Industrieanwendungen. Mit einer kompakten Bauweise von nur 2 Modulbreiten ist er einfach zu installieren und bietet eine hohe elektrische Lebensdauer von bis zu 10.000 Zyklen. Die Schutzart IP40 sorgt dafür, dass der Schalter auch in rauen Umgebungen zuverlässig funktioniert. Vertrauen Sie auf ABB für Qualität und Sicherheit in Ihren elektrischen Installationen.
Technische Merkmale (Limmert KI extrahiert):
| Neutralleiterposition: | Rechts |
| Kabelgröße: | 25 mm² |
| Bemessungsisolationsspannung (Ui): | 500 V |
| Bemessungs-Service-Kurzschluss-Breaking-Kapazität (Ics): | 7,5 kA |
| Bemessungsfehlerstrom: | 0,03 A |
| Anschlusstyp: | Schraubanschlüsse |
| Verschmutzungsgrad: | 2 |
| Betätigungstyp: | Wippe - Isolationsgruppe II, Schwarz RAL 9005, in ON-OFF Positionen verriegelbar |
| Anzahl der Modulabstände pro DIN-Schiene: | 2 |
| Montageart: | Auf DIN-Schiene EN 60715 (35mm) mittels Montageclip |
| Bemessungsspannung (Ur): | 230 V |
| Anzahl der Pole: | 2 |
| Leistungsaufnahme: | 3,3 W |
| Schutzart (IP) Gehäuse: | IP40 |
| Bemessungsstrom (In): | 16 A |
| Testspannung (Ut): | 170 … 264 V |
| Bemessungs-Kurzschlussstrom (Icn): | 6 kA |
| Überspannungskategorie: | III |
| Gehäusetyp: | Isolationsgruppe I - II, RAL 7035 |
| Bemessungs-Kurzschluss-Breaking-Kapazität (Icu): | 10 kA |
| Bemessungs-Reststrom-Breaking-Kapazität (IΔm): | 6000 A |
| Montageposition: | Beliebig |
| Widerstand gegen Vibrationen: | 0,1 mm oder 1 g - 20 Zyklen bei 5…150…5 Hz |
| Bemessungsfrequenz (f): | 50 … 60 Hz |
| Widerstand gegen Stöße: | 25g / 2 Stöße / 13 ms |
| Kontaktposition Anzeige: | Rot ON / Grün OFF |
| Schutzart (IP) Terminals: | IP20 |
| Betriebstemperatur: | -25…55 °C |
| Dielektrische Testspannung: | 2,5 kV |
| Energiebegrenzungsklasse: | 3 |
| Fehleranzeige: | Blau Flagge auf Wippe |
| Auslösecharakteristik: | C |
| Elektrische Lebensdauer: | 10000 Zyklen |
| Primäre Bemessungs-Impulsfestigkeit: | 4 kV |
| Anzahl der geschützten Pole: | 1 |
| Typ des Fehlerstroms: | Typ A |
Produktmerkmale
| Polzahl (gesamt): | 2 |
| Mitschaltender Neutralleiter: | Nein |
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 16 A |
| Bemessungsfehlerstrom: | 0.03 A |
| Fehlerstrom-Typ: | A |
| Bemessungsspannung: | 240 V |
| Breite in Teilungseinheiten: | 2 |
| Schutzart (IP): | IP20 |
| Anzahl der abgesicherten Pole: | 1 |
| Energiebegrenzungsklasse: | 3 |
| Bemessungsabschaltvermögen nach IEC 60947-2: | 10 kA |
| Frequenz: | 50/60 Hz |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 2|55 |
| Einbautiefe: | 69 mm |
| Stoßstromfestigkeit: | AC kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1: | 6 kA |
| Spannungsart: | AC |
| Fehlauslöseschutz: | sonstige |
