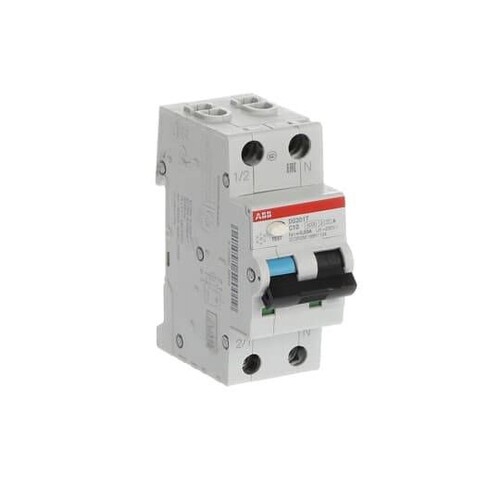

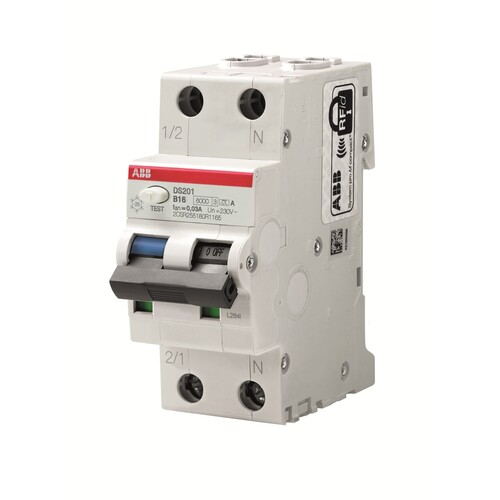

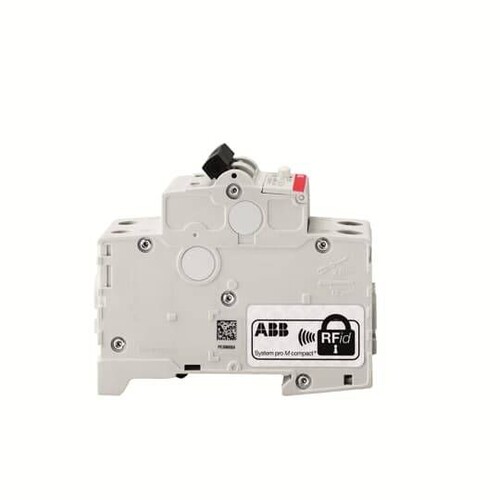

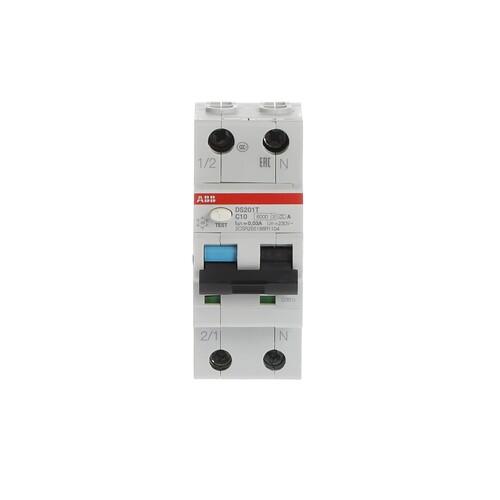

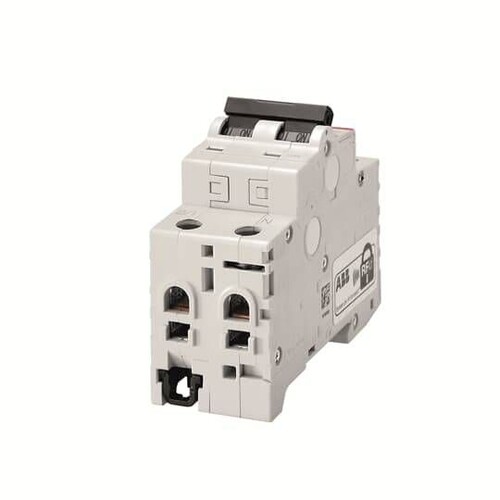

2CSR255180R1134 ABB FI/LS-Schalter DS201A-C13/0,03 1Pol.
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :10153031
Hersteller Art Nr. :2CSR255180R1134
Herkunftsland :IT
Zolltarifnr :85363010
EAN: 8012542561712
Dieser Artikel wird für Sie bestellt.
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I¿n ¿ 30 mA) und Brandschutz (mit I¿n ¿ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1, IEC/EN 61009-2-1. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS201 A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.
LIMMERT-KI Beschreibung
Der ABB FI/LS-Schalter DS201A-C13/0,03 ist ein hochleistungsfähiger Fehlerstrom-Schutzschalter mit einer Bemessungsstromstärke von 13 A und einer Fehlerstromempfindlichkeit von 30 mA. Mit einem Bemessungsschaltvermögen von 6 kA bietet dieser Schalter zuverlässigen Schutz für Haushalts-, Gewerbe- und Industrieanwendungen. Der Schalter erfüllt die Anforderungen der Normen IEC/EN 61009-1 und IEC/EN 61009-2-1 und ist ideal für den Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme. Die IP40 Schutzart sorgt für eine hohe Zuverlässigkeit in verschiedenen Umgebungen, während die Schraubklemmen eine einfache Installation ermöglichen. Mit einem Temperaturbereich von -25 bis 55 °C ist dieser Schalter für eine Vielzahl von Anwendungen geeignet.
Technische Merkmale (Limmert KI extrahiert):
| Typ: | DS201A-C13/0,03 |
| Bemessungsisolationsspannung (Ui): | 500 V |
| Überspannungskategorie: | III |
| Kabelgröße: | 25 mm² |
| Bemessungsfrequenz (f): | 50 … 60 Hz |
| Fehlerstromart: | Typ A |
| Anzahl Pole: | 2 |
| Höhe: | 85 mm |
| Anzugsdrehmoment: | 2.8 N·m |
| Tiefe: | 69 mm |
| Verschmutzungsgrad: | 2 |
| Bemessungsschaltvermögen (Icn): | 6 kA |
| Bemessungsstrom (In): | 13 A |
| Breite: | 35 mm |
| Bemessungsfehlerstrom (IΔn): | 30 mA |
| Bemessungsspannung (Ur): | 230 V |
| Betriebstemperatur: | -25...55 °C |
| Anzahl der geschützten Pole: | 1 |
| Anschlussart: | Schraubklemmen |
| Schutzart (IP): | IP40 |
| Nettogewicht: | 0.200 kg |
Produktmerkmale
| Polzahl (gesamt): | 2 |
| Mitschaltender Neutralleiter: | Nein |
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 13 A |
| Bemessungsfehlerstrom: | 0.03 A |
| Fehlerstrom-Typ: | A |
| Bemessungsspannung: | 240 V |
| Breite in Teilungseinheiten: | 2 |
| Schutzart (IP): | IP20 |
| Anzahl der abgesicherten Pole: | 1 |
| Energiebegrenzungsklasse: | 3 |
| Bemessungsabschaltvermögen nach IEC 60947-2: | 10 kA |
| Frequenz: | 50/60 Hz |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 2|55 |
| Einbautiefe: | 69 mm |
| Stoßstromfestigkeit: | AC kA |
| Spannungsart: | AC |
| Bemessungsschaltvermögen Icn nach EN 61009-1: | 6 kA |
| Fehlauslöseschutz: | sonstige |
