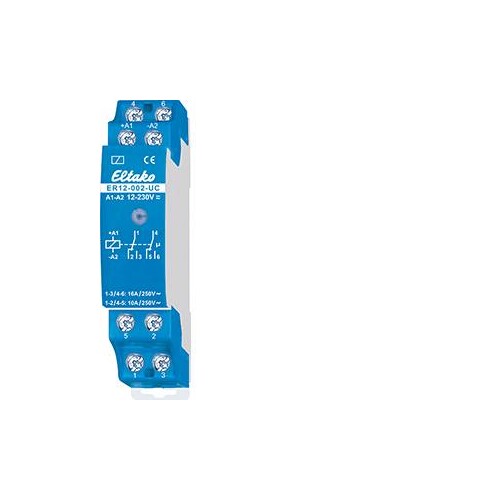

22002601 ELTAKO ER12-002-UC SCHALT-UND STEUERRELAIS 16A 250V AC 2WECHSLER 1TE
)
)
Artikelnummer :02267953
Hersteller Art Nr. :22002601
Herkunftsland :CN
Zolltarifnr :85364900
EAN: 4010312205372
Dieser Artikel wird für Sie bestellt.
Beschreibung
2 Wechsler potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 =+, A2 =-). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.
LIMMERT-KI Beschreibung
Das ELTAKO ER12-002-UC Schalt- und Steuerrelais ist ein hochmodernes Gerät, das für den Einsatz in verschiedenen elektrischen Anwendungen konzipiert wurde. Mit einer Steuerspannung von 12 bis 230 V und einer Nennschaltleistung von 16 A bei 250 V AC ist es ideal für die Steuerung von Glühlampen bis zu 2000 W und Halogenlampen. Das Relais bietet zwei potenzialfreie Wechsler und zeichnet sich durch einen geringen Stand-by-Verlust aus. Es ist für die Montage auf einer DIN-Schiene geeignet und hat eine Breite von nur 18 mm sowie eine Tiefe von 58 mm. Dank der modernen Hybrid-Technik und der integrierten Freilaufdiode bietet es eine zuverlässige und effiziente Leistung. Dieses Relais ist die perfekte Lösung für Anwendungen, die eine präzise Steuerung und hohe Leistung erfordern.
Technische Merkmale (Limmert KI extrahiert):
| Leuchtstofflampenlast mit KVG: | 1000 VA |
| Nennschaltleistung Schließer: | 16 A / 250 V AC |
| Glühlampenlast: | 2000 W |
| Stand-by-Verlust: | Kein Stand-by-Verlust |
| Nennschaltleistung Öffner: | 10 A / 250 V AC |
| Breite: | 18 mm |
| Steuerspannung UC: | 12..230 V |
| Montageart: | DIN-Schiene |
| Kompakt-Leuchtstofflampen: | ≤ 70 A |
| Lagertemperatur: | -25°C bis +70°C |
| Leuchtstofflampenlast mit EVG: | 500 VA |
| Temperaturbereich: | -20°C bis +50°C |
| Halogenlampenlast: | 2000 W |
| Tiefe: | 58 mm |
| Relative Luftfeuchte: | <75% Jahresmittelwert |
Produktmerkmale
| Breite in Teilungseinheiten: | 1 |
| Funktion: | teilelektronisch |
| Montageart: | DIN-Schiene |
| Steuerspannung 1: | 8|230 V |
| Steuerspannungsart 1: | AC/DC |
| Bemessungsstrom: | 16 A |
| Versorgungsspannung: | 250|250 V |
| Spannungsart der Versorgungsspannung: | sonstige |
| Einbautiefe: | 58 mm |
| Frequenz der Steuerspannung 1: | 50|50 Hz |
| Max. Glühlampenlast: | 2000 W |
| Max. Leuchtstofflampenlast: | 1000 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung): | 1000 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert): | 500 VA |
| Max. Schaltstrom (cos phi = 0,6): | 4 A |
