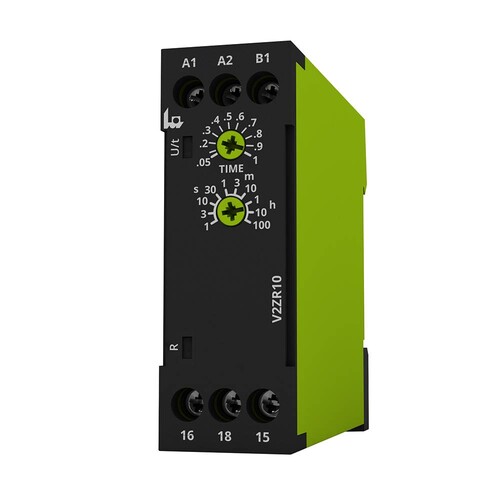

125120 Tele-Haase V2ZR10 24 240V AC/DC
)
)
Artikelnummer :24132998
Hersteller Art Nr. :125120
Herkunftsland :AT
Zolltarifnr :85364900
EAN: 9008662008601
Dieser Artikel wird für Sie bestellt.
Beschreibung
Zeitrelais Serie VEO Rückfallverzögert 10 Zeitbereiche Versorgungsspannung 24-240V AC/DC 1 Wechsler Baubreite 22,5mm
LIMMERT-KI Beschreibung
Das Tele-Haase V2ZR10 24-240V AC/DC Zeitrelais ist ein hochflexibles Einzel-Funktionszeitrelais, das sich ideal für verschiedene industrielle Anwendungen eignet. Es bietet eine Versorgungsspannung von 24 bis 240 V AC/DC und ist mit 10 einstellbaren Zeitbereichen ausgestattet, die von 0,05 Sekunden bis zu 100 Stunden reichen. Mit einem kompakten Design von 22,5 mm Breite, 67 mm Höhe und 76 mm Tiefe lässt es sich problemlos in verschiedene Schaltschränke integrieren. Das Relais verfügt über einen Wechsler-Kontakt und ist für eine hohe Schaltleistung von bis zu 8 A bei 250 V ausgelegt. Die robuste Bauweise und die Schutzart IP40 machen das Gerät besonders widerstandsfähig gegen Umwelteinflüsse. Die einfache Installation auf einer DIN-Schiene und die klare LED-Anzeige für Versorgungs- und Relaiszustand runden das Gesamtpaket ab.
Technische Merkmale (Limmert KI extrahiert):
| Kontaktmaterial: | AgNi |
| Überbrückungszeit: | < 30 ms |
| Montage: | DIN-Schiene (EN60715) |
| Nennverbrauch bei 24 V DC: | 0,25 W / 0,25 VA |
| Bemessungsspannung (IEC 60947-5-1): | 250 V |
| Toleranz der Versorgungsspannung: | -15 / +10 % |
| Anzahl der Kontakte: | 1 Wechsler |
| Nennverbrauch bei 230 V AC: | 0,4 W / 0,75 VA |
| Stand-by-Verbrauch bei 230 V AC: | 0,16 W / 0,3 VA |
| Gehäusematerial: | PA 66, selbstverlöschend |
| Versorgungsspannung: | 24 ... 240 V AC/DC |
| Betriebstrom (AC-15): | 1,5 A / 240 V |
| Betriebstrom (AC-1): | 8 A / 250 V |
| Wiederbereitschaftszeit: | > 100 ms |
| Abmessungen: | 22,5 x 67 x 76 mm |
| Betriebstrom (DC-13): | 0,1 A / 250 V |
| Nennfrequenz: | 50 / 60 Hz bzw. DC |
| Max. Schaltspannung: | 400 V AC |
| Betriebstrom (DC-12): | 8 A / 24 V |
| Lebensdauer mechanisch: | 30 x 10⁶ Schaltspiele |
| Lebensdauer elektrisch (AC-1): | 100 x 10³ Schaltspiele |
| Einschaltdauer: | 100 % |
| Schutzart: | IP40 (Gehäuse), IP20 (Klemmen) |
| Stand-by-Verbrauch bei 24 V DC: | 0,03 W / 0,09 VA |
| Min. Schaltspannung / Schaltstrom: | 12 V / 10 mA |
| Abfallspannung: | ≥ 15,5 V |
Produktmerkmale
| Bemessungssteuerspeisespannung AC 50 Hz: | 24|240 V |
| Bemessungssteuerspeisespannung DC: | 24|240 V |
| Zeitbereich: | 0.05|360000 s |
| Spannungsart zur Betätigung: | AC/DC |
| Funktion ansprechverzögert: | Nein |
| Funktion rückfallverzögert: | Ja |
| Funktion einschaltwischend: | Nein |
| Funktion ausschaltwischend: | Nein |
| Funktion Stern/Dreieck: | Nein |
| Funktion Impulsformend: | Nein |
| Funktion blinkend mit Pause beginnend, Festzeit: | Nein |
| Funktion taktend mit Pause beginnend, variabel: | Nein |
| Funktion blinkend mit Impuls beginnend, Festzeit: | Nein |
| Funktion taktend mit Impuls beginnend, variabel: | Nein |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Mit Stecksockel: | Nein |
| Fernbedienung möglich: | Ja |
| Nur für Fernbedienung geeignet: | Nein |
| Aufsteckbar auf Schütz: | Nein |
| Bemessungssteuerspeisespannung AC 60 Hz: | 24|240 V |
| Anzahl der Ausgänge, verzögert, Wechsler: | 1 |
| Ausgänge, umschaltbar verzögert/unverzögert: | Nein |
| Mit Halbleiterausgang: | Nein |
| Breite: | 22.5 mm |
| Höhe: | 67 mm |
| Tiefe: | 76 mm |
