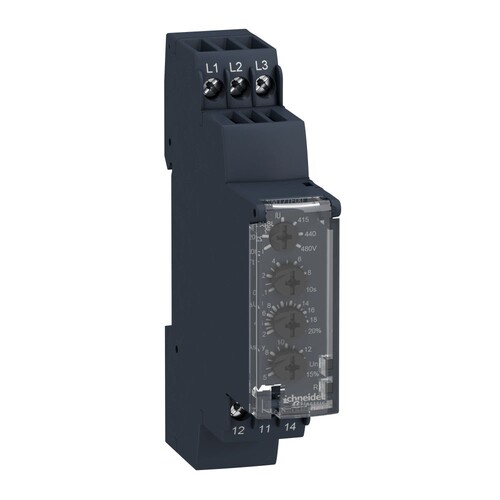

RM17UAS16 Schneider E. SPANN.UEBERW.REL. 1W 20 80VAC DC VERZ.
)
)
Artikelnummer :26410973
Hersteller Art Nr. :RM17UAS16
Herkunftsland :ID
Zolltarifnr :8536490099
EAN: 3389119405119 43389119405117
Dieser Artikel wird für Sie bestellt.
Beschreibung
HARMONY Control. Dieses Spannungsüberwachungsrelais überwacht einphasige Versorgungen 20-80 VAC/DC (50-60 Hz) auf Über- oder Unterschreitung eines einstellbaren Grenzwertes. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Ein Fehlerspeicher ist wählbar und ermöglicht auch bei kurzzeitigen Störungen den Fehler bis zum Reset zu melden. Der Grenzwert, die Schalthysterese und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen (Nennspannungsbereich 24-48 VAC/DC, 50-60 Hz). Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.
LIMMERT-KI Beschreibung
Das RM17UAS Spannungsüberwachungsrelais von Schneider Electric ist ein hochentwickeltes Gerät, das für die Überwachung von einphasigen und Gleichstromversorgungen im Bereich von 20 bis 80 V AC/DC konzipiert ist. Es bietet eine präzise Überwachung von Über- und Unterspannungen und ist selbstversorgend. Mit einer Schaltleistung von bis zu 1250 VA und einer maximalen Schaltstrom von 5 A ist es ideal für verschiedene Anwendungen. Die einstellbare Zeitverzögerung von 0,1 bis 10 Sekunden ermöglicht eine flexible Anpassung an spezifische Anforderungen. Mit einem kompakten Design von nur 17,5 mm Breite ist das Relais für die Montage auf einer Hutschiene geeignet und bietet eine hohe Zuverlässigkeit mit einer Lebensdauer von bis zu 30 Millionen Schaltzyklen. Die Schutzart IP30 sorgt für den sicheren Betrieb in industriellen Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Maximale Schaltspannung: | 250 V AC/DC |
| Minimale Schaltstrom: | 10 mA bei 5 V DC |
| Betriebsbedingungen: | -20...50 °C |
| Leistungsaufnahme: | 0...3,9 VA AC |
| Einstellbare Zeitverzögerung: | 0,1...10 s |
| Typ: | Modularer Mess- und Steuerrelais |
| Messbereich: | 20...80 V AC/DC |
| Stromversorgung: | Selbstversorgend |
| Schutzart: | IP20 (Anschlüsse), IP30 (Gehäuse) |
| Anwendungsbereich: | Einphasen- und Gleichstromversorgung |
| Maximale Schaltstrom: | 5 A AC/DC |
| Breite: | 17,5 mm |
| Gewicht: | 0,08 kg |
| Produktbereich: | Zelio Control |
| Schaltleistung: | 1250 VA |
| Nutzungsart: | AC-12, AC-13, AC-14, AC-15, DC-12, DC-13, DC-14 |
| Relaisname: | RM17UAS |
| Überwachungsparameter: | Über- oder Unterspannungserkennung |
Produktmerkmale
| Spannungsmessbereich 1: | 20|80 V |
| Versorgungsspannung AC 50 Hz: | 0|48 V |
| 1-Phasen-Unterspannung möglich: | Ja |
| Versorgungsspannung DC: | 90 V |
| 3-Phasen-Unterspannung möglich: | sonstige |
| 1-Phasen-Überspannung möglich: | Ja |
| 3-Phasen-Überspannung möglich: | sonstige |
| Enthält Funktion Gleichspannung-Überspannung: | Ja |
| Spannungsart des Messbereichs: | sonstige |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Mit abnehmbaren Klemmen: | Nein |
| 1-Phasen-Fenster möglich: | sonstige |
| 3-Phasen-Fenster möglich: | sonstige |
| Enthält Funktion Gleichspannung-Unterspannung: | Ja |
| Enthält Funktion Gleichspannung-Fenster: | Ja |
| Ansprechwert Spannung: | 15|100 V |
| Min. einstellbare Ansprechverzögerungszeit: | AC/DC s |
| Max. zulässige Ansprechverzögerungszeit: | Schraubanschluss s |
| Min. einstellbare Rückfallverzögerungszeit: | 0.1 s |
| Max. zulässige Rückfallverzögerungszeit: | 10 s |
| Anzahl der Kontakte als Öffner: | 0|48 |
| Anzahl der Kontakte als Schließer: | 0 |
| Anzahl der Kontakte als Wechsler: | 1 |
| Breite: | 17.5 mm |
| Höhe: | 90|48 mm |
| Tiefe: | 72 mm |
| Betriebsspannung DC: | 24|48 V |
| Betriebsspannung AC 50 Hz: | 1 V |
| Betriebsspannung AC 60 Hz: | 24|48 V |
| Versorgungsspannung AC 60 Hz: | 0 V |
