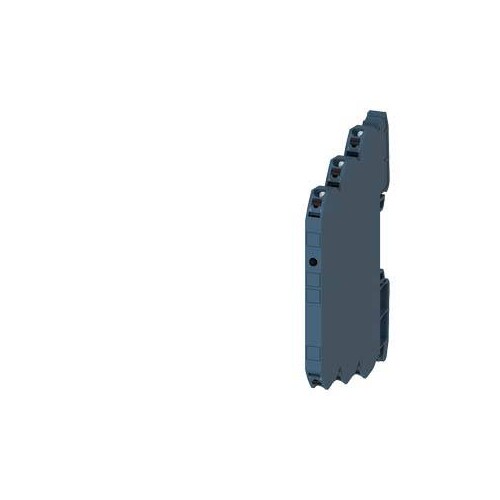

3RQ3055-2SM30 Siemens Ausgangskoppelglied, Optokoppler 1S Tra
)
)
)
)
)
)
)
)
)
)
Artikelnummer :28017403
Hersteller Art Nr. :3RQ30552SM30
Herkunftsland :TN
Zolltarifnr :85364190
EAN: 4047621000664
Dieser Artikel wird für Sie bestellt.
Beschreibung
Ausgangskoppler Optokoppler 1 S, Transistor, DC 24 V Ausgang max. DC 30 V, 5 A kurzschlussfest Federzuganschluss (Push-In) Baubreite 6,2 mm thermischer Strom 5A Koppelrelais mit Halbleiterausgang (nicht steckbar) SIRIUS 3RQ3 für die galvanische Trennung, Verstärkung und Signalanpassung zwischen Steuerung und Peripherie. Sehr schmal und kompakt. Schnelles und fehlerfreies Verdrahten auf Grund der durchgängigen Brückbarkeit aller Potenziale. Mehrere Beschriftungsflächen zur Klemmen- und Gerätekennzeichnung vorhanden. Lieferbar als Koppelrelais mit Relaisausgang, mit Halbleiterausgang oder mit Steckrelais, mit verschiedenen Betriebsspannungen und Ausgangsströmen sowie mit hartvergoldeten Kontakten oder mit Hand-Automatik-Umschaltung. Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. Verbindungskämme, Klippschilder oder Potenzialtrennplatten vereinfachen die Auswahl und die Lagerhaltung. SIRIUS Relais - ein Programm für alle Fälle.
LIMMERT-KI Beschreibung
Das Siemens Ausgangskoppelglied 3RQ3055-2SM30 ist ein hochmodernes Optokoppler-Modul mit einem Halbleiterausgang, das für zuverlässige galvanische Trennung und Signalverstärkung in industriellen Anwendungen konzipiert wurde. Mit einer maximalen Ausgangsspannung von 30 V und einem maximalen Ausgangsstrom von 5 A bietet dieses kompakte Modul eine hohe Leistung bei einer Baubreite von nur 6,2 mm. Der Federzuganschluss (Push-In) ermöglicht eine einfache und fehlerfreie Verdrahtung, während die LED-Anzeige den Betriebsstatus klar signalisiert. Dieses Produkt ist für Betriebstemperaturen von -25 bis +60 °C geeignet und erfüllt die Schutzart IP20, was es ideal für den Einsatz in industriellen Umgebungen macht. Mit seiner robusten Bauweise und den hohen Isolationswerten ist das 3RQ3055-2SM30 eine ausgezeichnete Wahl für anspruchsvolle Anwendungen.
Technische Merkmale (Limmert KI extrahiert):

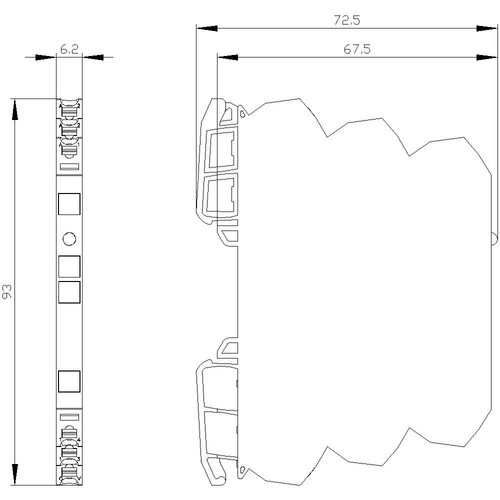

| Tiefe: | 72,5 mm |
| Einschaltverzögerungszeit: | 0,2 ms |
| Minimale Schaltspannung Einschalten: | 11 V |
| Breite: | 6,2 mm |
| LED-Anzeige: | Ja |
| Relative Luftfeuchte: | 10 ... 95 % |
| Stoßspannungsfestigkeit: | 2,5 kV |
| Isolationsspannung: | 50 V |
| Mechanische Einbaulage: | beliebig |
| Schaltfrequenz: | 100 Hz |
| Betriebstemperatur: | -25 ... +60 °C |
| Schutzart (IP): | IP20 |

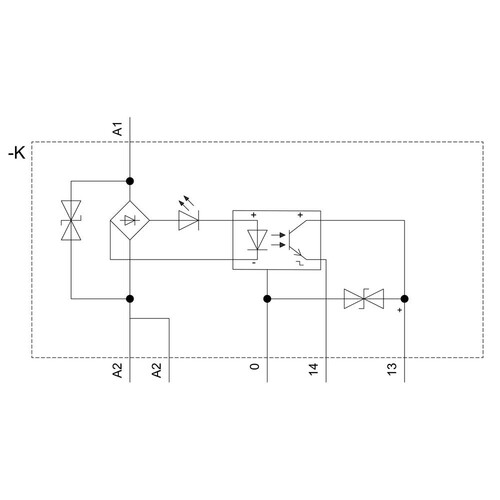

| Ausgangskoppler: | Optokoppler 1 S, Transistor |
| Maximaler Ausgangsstrom: | 5 A |
| Brennbarkeitsklasse: | UL94 V-0 |
| Anschlussart: | Federzuganschluss (Push-In) |
| Ausschaltverzögerungszeit: | 0,3 ms |
| Maximale Schaltspannung Ausschalten: | 5 V |
| Spannungsart: | DC |
| Thermischer Strom: | 5 A |
| Lagerungstemperatur: | -40 ... +85 °C |
| Ausgangsspannung max.: | 30 V |
| Baubreite: | 6,2 mm |
| Transporttemperatur: | -40 ... +85 °C |
| Befestigungsart: | Schnappbefestigung |
| Höhe: | 93 mm |
Produktmerkmale
| Bemessungssteuerspeisespannung AC 50 Hz: | 6.2 V |
| Bemessungssteuerspeisespannung DC: | 11|30 V |
| Spannungsart zur Betätigung: | DC |
| Anzahl der Kontakte als Schließer: | 1 |
| Anzahl der Kontakte als Öffner: | 72.5 |
| Schutzart (IP): | IP20 |
| Breite: | 6.2 mm |
| Höhe: | 93|30 mm |
| Tiefe: | 72.5 mm |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Mit abnehmbaren Klemmen: | Nein |
| Antrieb, Polung: | sonstige |
| Schaltverhalten des Antriebs: | sonstige |
| Mit zwangsgeführten Kontakten: | Nein |
| Art des Schaltkontaktes: | sonstige |
| Komplettgerät mit Sockel: | Nein |
