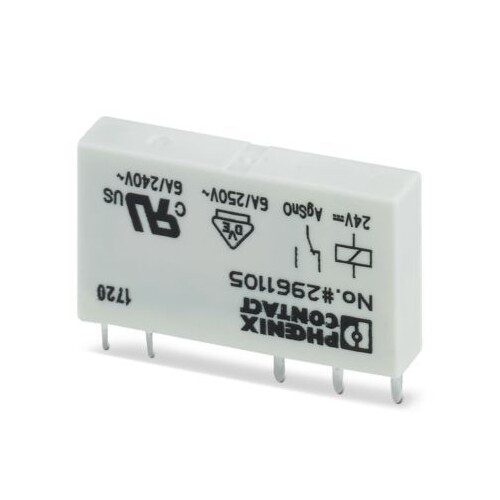

2961105 PHOENIX REL-MR- 24DC/21 STECKB. MINIATURRELAIS 1WE 24VDC 6A
)
)
)
)
)
)
)
)
Artikelnummer :20059074
Hersteller Art Nr. :2961105
Herkunftsland :CZ
Zolltarifnr :85364190
EAN: 4017918130893
Dieser Artikel wird für Sie bestellt.
Beschreibung

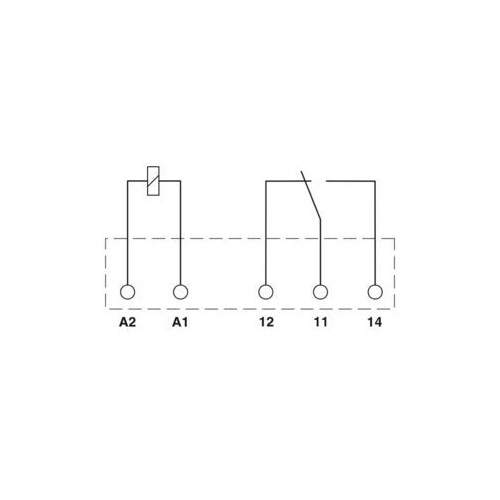

Steckbares Miniaturleistungsrelais, mit Leistungskontakt, 1 Wechsler, Eingangsspannung 24 V DC
LIMMERT-KI Beschreibung
Das Phoenix Contact Miniaturleistungsrelais REL-MR-24DC/21 ist ein kompaktes und leistungsstarkes Relais, das für eine Eingangsspannung von 24 V DC ausgelegt ist. Mit einem Wechsler-Kontakt und einer maximalen Schaltleistung von 6 A bietet es zuverlässige Leistung in einer Vielzahl von Anwendungen. Die hohe Schutzart RT III ermöglicht den Einsatz in anspruchsvollen Umgebungen, während die sichere Trennung zwischen Spule und Kontakt gemäß DIN EN 50178 gewährleistet ist. Mit Abmessungen von 5 mm Breite, 28 mm Höhe und 15 mm Tiefe ist es ideal für platzsparende Installationen. Das Relais arbeitet in einem Temperaturbereich von -40 °C bis 85 °C und bietet eine Ansprechzeit von nur 5 ms, was es zur perfekten Wahl für schnelle Schaltvorgänge macht.
Technische Merkmale (Limmert KI extrahiert):
| Maximale Schaltspannung: | 250 V AC/DC |
| Minimale Schaltspannung: | 5 V (bei 100 mA) |
| Maximale Abschaltleistung (ohmsche Last): | 140 W (bei 24 V DC) |
| Kontaktausführung: | 1 Wechsler |
| Maximaler Einschaltstrom: | 10 A (4 s) |
| Art des Schaltkontaktes: | Einfachkontakt |
| Umgebungstemperatur (Betrieb): | -40 °C ... 85 °C |
| Umgebungstemperatur (Lagerung/Transport): | -40 °C ... 85 °C |
| Schutzart: | RT III (Waschdicht) |
| Rückfallzeit: | 2,5 ms |
| Höhe: | 28 mm |
| Ansprechzeit: | 5 ms |
| Kontaktmaterial: | AgSnO |
| Spulenwiderstand: | 3390 Ω ±10 % (bei 20 °C) |
| Breite: | 5 mm |
| Verlustleistung: | 0,17 W |
| Grenzdauerstrom: | 6 A |
| Eingangsstrom: | 7 mA |
| Tiefe: | 15 mm |
| Minimale Schaltstrom: | 10 mA (bei 12 V) |
| Eingangsspannung: | 24 V DC |
Produktmerkmale
| Bemessungssteuerspeisespannung DC: | 66|14.4 V |
| Spannungsart zur Betätigung: | DC |
| Anzahl der Kontakte als Schließer: | 0 |
| Anzahl der Kontakte als Öffner: | 0 |
| Anzahl der Kontakte als Wechsler: | 1 |
| Schutzart (IP): | sonstige |
| Breite: | 5 mm |
| Höhe: | 28 mm |
| Tiefe: | 15 mm |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Mit abnehmbaren Klemmen: | Nein |
| Bemessungssteuerspeisespannung AC 60 Hz: | 14.4|14.4 V |
| Antrieb, Polung: | ungepolt |
| Schaltverhalten des Antriebs: | monostabil |
| Mit zwangsgeführten Kontakten: | Nein |
| Art des Schaltkontaktes: | Einfachkontakt |
| Komplettgerät mit Sockel: | Nein |
| Betriebsspannung DC: | 28 V |
| Betriebsspannung AC 50 Hz: | sonstige V |
| Betriebsspannung AC 60 Hz: | 5 V |
