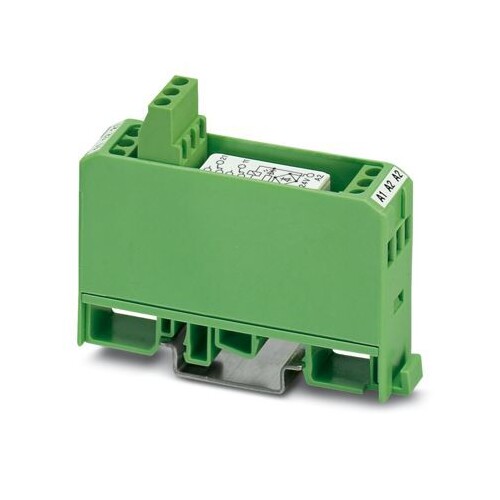

2941439 Phoenix EMG 17 REL/KSR 24/21 21 LC AU Relaismodul
)
)
)
)
)
)
)
)
Artikelnummer :23327794
Hersteller Art Nr. :2941439
Herkunftsland :DE
Zolltarifnr :85364190
EAN: 4017918080433
Dieser Artikel wird für Sie bestellt.
Beschreibung
Relaismodul, mit fest eingelötetem Kleinschaltrelais, Kontakt (AgNi+Au): kleine bis große Leistungen, 2 Wechsler, Eingangsspannung 24 V AC/DC
LIMMERT-KI Beschreibung
Das Phoenix EMG 17 REL/KSR 24/21 21 LC AU Relaismodul ist ein vielseitiges und zuverlässiges Relaismodul, das mit einem fest eingelöteten Kleinschaltrelais ausgestattet ist. Es bietet eine Eingangsspannung von 24 V AC/DC und ist für kleine bis große Lasten geeignet. Mit einer Reaktionszeit von nur 8 ms und einer Freigabezeit von 10 ms gewährleistet es schnelle Schaltvorgänge. Die 2-PDT-Kontakte aus AgNi mit Hartvergoldung ermöglichen eine maximale Schaltspannung von 30 V AC und 36 V DC. Die kompakten Abmessungen von 17,5 mm Breite, 75 mm Höhe und 62,5 mm Tiefe machen es ideal für den Einsatz in engen Räumen. Das Modul ist für Betriebstemperaturen von -20 °C bis 40 °C ausgelegt und bietet eine hohe Zuverlässigkeit in verschiedenen Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Max. Schaltspannung (DC): | 36 V |
| Kontaktart: | 2-PDT (2 Wechsler) |
| Eingangsspannung: | 24 V AC/DC |
| Max. Schaltspannung (AC): | 30 V |
| Kontaktmaterial: | AgNi, hart vergoldet |
| Betriebstemperatur: | -20 °C ... 40 °C |
| Freigabezeit: | 10 ms |
| Lagertemperatur: | -20 °C ... 70 °C |
| Max. Schaltleistung (ohm. Last): | 1,2 W (bei 24 V DC) |
| Reaktionszeit: | 8 ms |
| Schutzart: | IP00 |
| Max. Einschaltstrom: | 0,2 A |
| Abmessungen (B x H x T): | 17,5 x 75 x 62,5 mm |
| Nennstrom bei U N: | 18 mA |
| Anschlussart: | Schraubanschluss |
| Grenzstrom: | 50 mA |
Produktmerkmale
| Bemessungssteuerspeisespannung AC 50 Hz: | 19.2|26.4 V |
| Bemessungssteuerspeisespannung DC: | 19.2|26.4 V |
| Spannungsart zur Betätigung: | AC/DC |
| Anzahl der Kontakte als Schließer: | 0 |
| Anzahl der Kontakte als Öffner: | 0 |
| Anzahl der Kontakte als Wechsler: | 2 |
| Breite: | 17.5 mm |
| Höhe: | 75 mm |
| Tiefe: | 62.5 mm |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Mit abnehmbaren Klemmen: | Nein |
| Bemessungssteuerspeisespannung AC 60 Hz: | 19.2|26.4 V |
| Antrieb, Polung: | gepolt |
| Schaltverhalten des Antriebs: | monostabil |
| Mit zwangsgeführten Kontakten: | Nein |
| Art des Schaltkontaktes: | Einfachkontakt |
| Komplettgerät mit Sockel: | Ja |
| Betriebsspannung AC 60 Hz: | 17.5 V |
| Betriebsspannung DC: | 75 V |
| Betriebsspannung AC 50 Hz: | 57.4 V |
