2903334 Phoenix Relais 24VDC RIF-1RPT-LDP-24DC/2x21
)
)
)
)
)
)
)
)
Artikelnummer :21656322
Hersteller Art Nr. :2903334
Herkunftsland :CN
Zolltarifnr :85364110
EAN: 4046356732277
Dieser Artikel wird für Sie bestellt.
Beschreibung

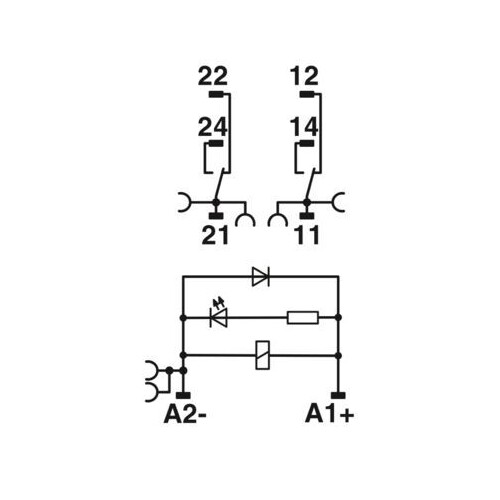

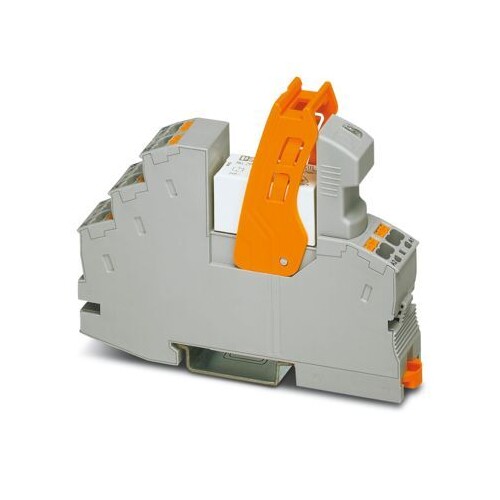

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Kontaktausführung: 2 Wechsler. Eingangsspannung: 24 V DC
LIMMERT-KI Beschreibung
Das Phoenix Contact Relaismodul RIF-1-RPT-LDP-24DC/2X21 ist ein vorgefertigtes Relaismodul mit Push-in-Anschluss, das eine zuverlässige Leistung in industriellen Anwendungen bietet. Mit einer Eingangsspannung von 24 V DC und einer maximalen Schaltspannung von 250 V AC/DC ist es ideal für verschiedene Steuerungs- und Automatisierungsaufgaben. Das Modul verfügt über zwei PDT-Kontakte und eine typische Ansprechzeit von nur 8 ms, was schnelle Reaktionen ermöglicht. Mit einem kompakten Design von 16 mm Breite, 93 mm Höhe und 75 mm Tiefe passt es problemlos in enge Installationen. Die Schutzart IP20 stellt sicher, dass das Modul in geschützten Umgebungen eingesetzt werden kann. Es ist für Betriebstemperaturen von -40 °C bis 70 °C geeignet und bietet eine hohe Zuverlässigkeit und Langlebigkeit.
Technische Merkmale (Limmert KI extrahiert):
| Typische Ansprechzeit: | 8 ms |
| Kontaktmaterial: | AgNi |
| Minimale Schaltspannung: | 5 V (bei 10 mA) |
| Maximale Schaltspannung: | 250 V AC/DC |
| Eingangsspannungsbereich: | Siehe Diagramm |
| Min. Schaltstrom: | 10 mA (bei 5 V) |
| Kontakttyp: | 2 PDT |
| Betriebstemperatur (Lager/Transport): | -40 °C ... 85 °C |
| Spule Spannung: | 24 V DC |
| Schaltkontaktart: | Einfachkontakt |
| Schutzart: | IP20 (Relaisbasis) |
| Schutzschaltung: | Dämpfungsdiode |
| Betriebsanzeige: | Gelbe LED |
| Maximaler Einschaltstrom: | 25 A (20 ms, N/O Kontakt) |
| Typischer Eingangsstrom bei U N: | 18 mA |
| Betriebstemperatur (Betrieb): | -40 °C ... 70 °C |
| Grenzstrom: | 8 A (Siehe Diagramm) |
| Breite: | 16 mm |
| Schaltvermögen (ohm. Last) max.: | 192 W (bei 24 V DC) |
| Tiefe: | 75 mm |
| Höhe: | 93 mm |
| Leistungsaufnahme im Nennzustand: | 0,43 W |
| Eingangsspannung: | 24 V DC |
| Typische Rückfallzeit: | 10 ms |
Produktmerkmale
| Bemessungssteuerspeisespannung DC: | 19.2|33.6 V |
| Spannungsart zur Betätigung: | DC |
| Anzahl der Kontakte als Schließer: | 0 |
| Anzahl der Kontakte als Öffner: | 0 |
| Anzahl der Kontakte als Wechsler: | 2 |
| Schutzart (IP): | IP20 |
| Breite: | 16 mm |
| Höhe: | 96 mm |
| Tiefe: | 75 mm |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Mit abnehmbaren Klemmen: | Nein |
| Bemessungssteuerspeisespannung AC 60 Hz: | 19.2|19.2 V |
| Antrieb, Polung: | gepolt |
| Schaltverhalten des Antriebs: | monostabil |
| Mit zwangsgeführten Kontakten: | Nein |
| Art des Schaltkontaktes: | Einfachkontakt |
| Komplettgerät mit Sockel: | Ja |
| Betriebsspannung DC: | 96 V |
| Betriebsspannung AC 50 Hz: | IP20 V |
| Betriebsspannung AC 60 Hz: | 16 V |
