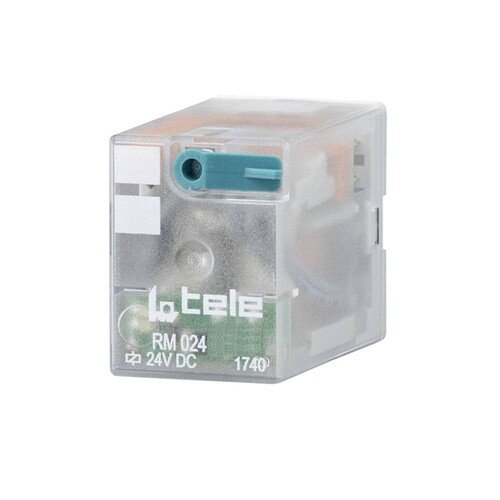

100603HD-N Tele-Haase RM 024.02LD-N
)
)
Artikelnummer :23828988
Hersteller Art Nr. :100603HD-N
Herkunftsland :PL
Zolltarifnr :85364190
EAN: 9008662015449
Dieser Artikel wird für Sie bestellt.
Beschreibung
VERPACKUNGSEINHEIT 10 STK. Miniaturrelais Serie RM LED + Mechanische Stellungsanzeige Freilaufdiode Handbetätigung (arretierbar) Versorgungsspannung 24VDC 4 Wechsler, hartvergoldete Kontakte (6A)
LIMMERT-KI Beschreibung
Das Miniaturrelais Tele-Haase RM 024.02LD-N ist ein hochleistungsfähiges Relais mit 4 Wechsler-Kontakten, das sich ideal für Anwendungen in der Automatisierungstechnik eignet. Mit einer Nennschaltspannung von 250V und einem Nennstrom von 7A bietet es zuverlässige Schaltleistungen bei kompakten Abmessungen von 21 mm Breite, 27,4 mm Höhe und 35,5 mm Tiefe. Die Schutzart IP40 gewährleistet eine sichere Nutzung in industriellen Umgebungen. Das Relais ist mit einem Flachsteckanschluss ausgestattet und bietet eine Einschaltdauer von 100%. Die hohe mechanische Lebensdauer von 20 Millionen Schaltspielen und die elektrische Lebensdauer von 100.000 Schaltspielen bei 6A / 250V machen dieses Produkt zu einer robusten Wahl für anspruchsvolle Anwendungen.

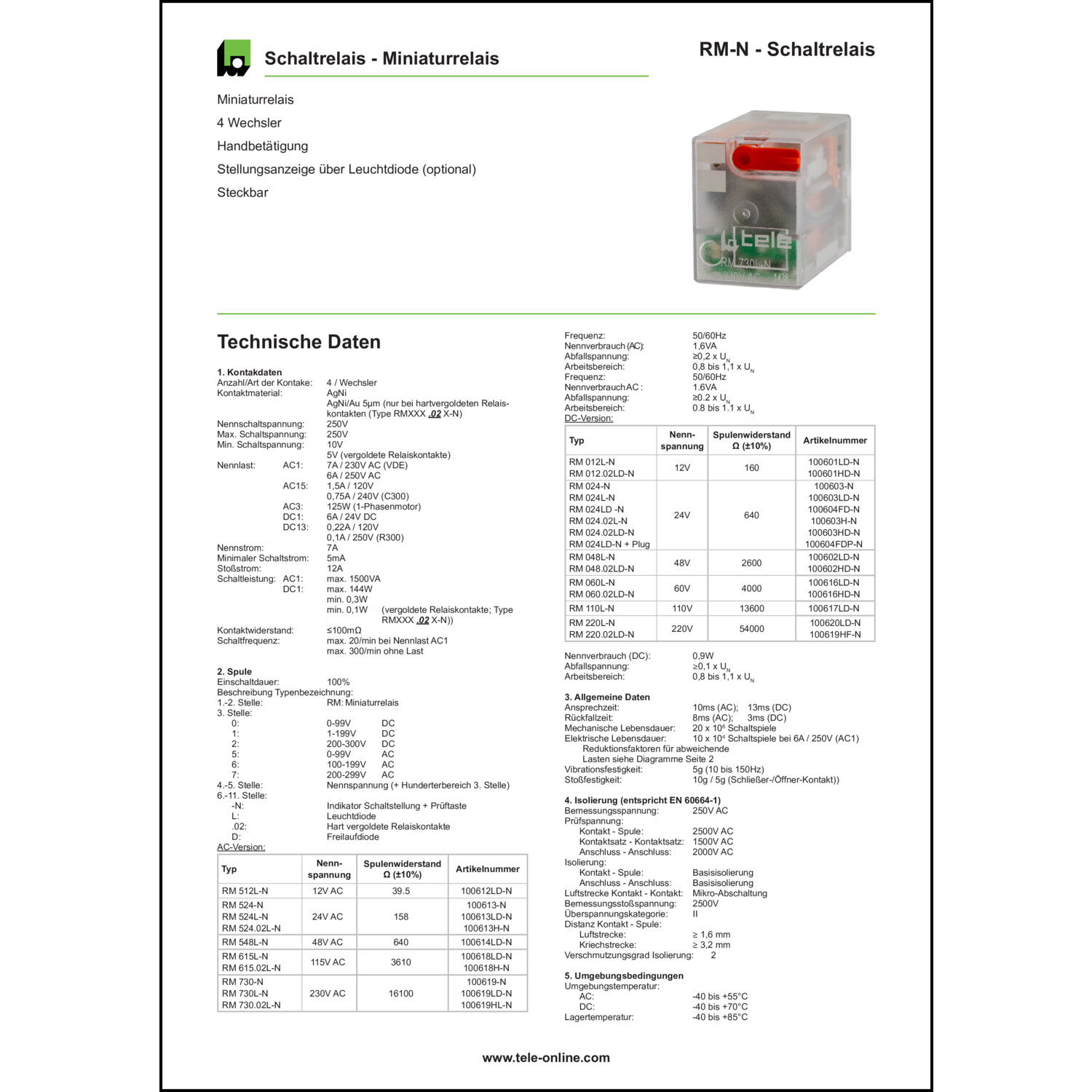

Technische Merkmale (Limmert KI extrahiert):
| Nennlast DC1: | 6 A / 24 V DC |
| Kontaktmaterial: | AgNi |
| Nennlast AC1: | 7 A / 230 V AC |
| Nennschaltspannung: | 250 V |
| Schaltfrequenz: | max. 20/min bei Nennlast AC1 |
| Höhe: | 27,4 mm |
| Umgebungstemperatur AC: | -40 bis +55 °C |
| Rückfallzeit: | 8 ms (AC); 3 ms (DC) |
| Nennlast AC: | 6 A / 250 V AC |
| Nennlast AC15: | 1,5 A / 120 V |
| Ansprechzeit: | 10 ms (AC); 13 ms (DC) |
| Anzahl der Kontakte als Wechsler: | 4 |
| Schutzart (IP): | IP40 |
| Schaltleistung DC1: | max. 144 W |
| Nennstrom: | 7 A |
| Breite: | 21 mm |
| Ausführung des elektrischen Anschlusses: | Flachsteckanschluss |
| Schaltleistung AC1: | max. 1500 VA |
| Kontaktwiderstand: | ≤100 mΩ |
| Minimaler Schaltstrom: | 5 mA |
| Tiefe: | 35,5 mm |
| Stoßstrom: | 12 A |
| Max. Schaltspannung: | 250 V |
| Min. Schaltspannung: | 10 V |
| Lagertemperatur: | -40 bis +85 °C |
| Einschaltdauer: | 100 % |
| Elektrische Lebensdauer: | 10 x 10^4 Schaltspiele bei 6A / 250V (AC1) |
| Nennlast AC3: | 125 W (1-Phasenmotor) |
| Umgebungstemperatur DC: | -40 bis +70 °C |
| Mechanische Lebensdauer: | 20 x 10^6 Schaltspiele |
Produktmerkmale
| Bemessungssteuerspeisespannung DC: | 24|24 V |
| Spannungsart zur Betätigung: | DC |
| Anzahl der Kontakte als Wechsler: | 4 |
| Schutzart (IP): | IP40 |
| Breite: | 21 mm |
| Höhe: | 27.4 mm |
| Tiefe: | 35.5 mm |
| Ausführung des elektrischen Anschlusses: | Flachsteckanschluss |
| Mit abnehmbaren Klemmen: | Nein |
| Antrieb, Polung: | ungepolt |
| Schaltverhalten des Antriebs: | monostabil |
| Mit zwangsgeführten Kontakten: | Nein |
| Art des Schaltkontaktes: | Einfachkontakt |
| Komplettgerät mit Sockel: | Nein |
