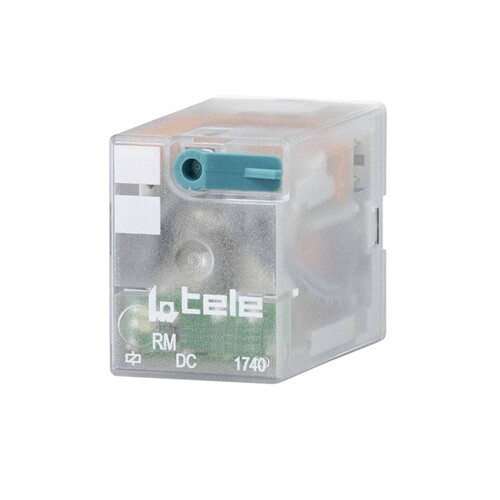

100601HD-N Tele-Haase RM 012.02LD-N
)
)
Artikelnummer :24003393
Hersteller Art Nr. :100601HD-N
Herkunftsland :PL
Zolltarifnr :85364190
EAN: 9008662015425
Dieser Artikel wird für Sie bestellt.
Beschreibung
VERPACKUNGSEINHEIT 10 STK. Miniaturrelais Serie RM LED + Mechanische Stellungsanzeige Freilaufdiode Handbetätigung (arretierbar) Versorgungsspannung 12V DC 4 Wechsler, hartvergoldete Kontakte (6A)
LIMMERT-KI Beschreibung
Das Miniaturrelais Tele-Haase RM 012.02LD-N ist ein hochleistungsfähiges Relais mit 4 Wechsler-Kontakten, ideal für vielfältige Anwendungen in der Automatisierungstechnik. Mit einer Nennschaltspannung von 250 V und einer Nennlast von bis zu 7 A bei 230 V AC ist es für anspruchsvolle Aufgaben ausgelegt. Die robuste Bauweise mit einem Kontaktmaterial aus AgNi garantiert eine lange Lebensdauer von bis zu 20 Millionen Schaltspielen. Die kompakte Baugröße von 21 mm Breite, 27,4 mm Höhe und 35,5 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Zudem bietet das Relais eine Schutzart von IP40 und ist für Umgebungstemperaturen von -40 bis +55 °C (AC) und bis +70 °C (DC) geeignet. Die Handbetätigung und optionale Stellungsanzeige über eine Leuchtdiode erhöhen die Benutzerfreundlichkeit und Sicherheit bei der Anwendung.
Technische Merkmale (Limmert KI extrahiert):
| Nennlast DC1: | 6 A / 24 V DC |
| Kontaktmaterial: | AgNi |
| Nennlast AC1: | 7 A / 230 V AC |
| Nennschaltspannung: | 250 V |
| Schaltleistung AC1 (max.): | 1500 VA |
| Höhe: | 27,4 mm |
| Umgebungstemperatur AC: | -40 bis +55 °C |
| Nennlast AC1 (max.): | 6 A / 250 V AC |
| Schaltleistung DC1 (max.): | 144 W |
| Nennlast AC15: | 1,5 A / 120 V |
| Rückfallzeit AC: | 8 ms |
| Schutzart (IP): | IP40 |
| Nennstrom: | 7 A |
| Breite: | 21 mm |
| Ausführung des elektrischen Anschlusses: | Flachsteckanschluss |
| Nennlast AC15 (max.): | 0,75 A / 240 V |
| Kontaktwiderstand: | ≤100 mΩ |
| Ansprechzeit AC: | 10 ms |
| Minimaler Schaltstrom: | 5 mA |
| Tiefe: | 35,5 mm |
| Stoßstrom: | 12 A |
| Max. Schaltspannung: | 250 V |
| Min. Schaltspannung: | 10 V |
| Lagertemperatur: | -40 bis +85 °C |
| Anzahl/Art der Kontakte: | 4 / Wechsler |
| Elektrische Lebensdauer: | 10 x 10^4 Schaltspiele bei 6A / 250V (AC1) |
| Umgebungstemperatur DC: | -40 bis +70 °C |
| Ansprechzeit DC: | 13 ms |
| Rückfallzeit DC: | 3 ms |
| Mechanische Lebensdauer: | 20 x 10^6 Schaltspiele |
Produktmerkmale
| Bemessungssteuerspeisespannung DC: | 12|12 V |
| Spannungsart zur Betätigung: | DC |
| Anzahl der Kontakte als Wechsler: | 4 |
| Schutzart (IP): | IP40 |
| Breite: | 21 mm |
| Höhe: | 27.4 mm |
| Tiefe: | 35.5 mm |
| Ausführung des elektrischen Anschlusses: | Flachsteckanschluss |
| Mit abnehmbaren Klemmen: | Nein |
| Antrieb, Polung: | ungepolt |
| Schaltverhalten des Antriebs: | monostabil |
| Mit zwangsgeführten Kontakten: | Nein |
| Art des Schaltkontaktes: | Einfachkontakt |
| Komplettgerät mit Sockel: | Nein |
