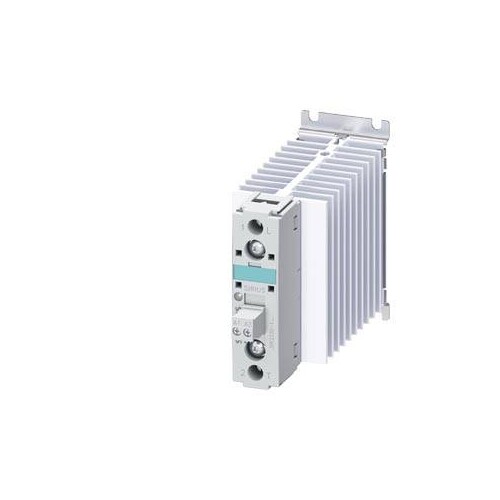

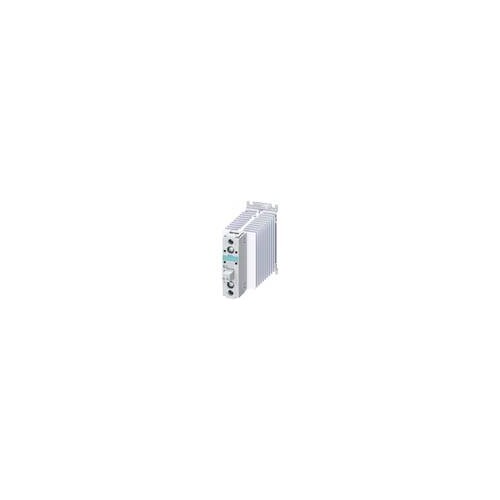

3RF2330-1BA02 SIEMENS Halbleiterschütz 1phasig 3RF2 AC51 30A/AC15 15A
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20605669
Hersteller Art Nr. :3RF23301BA02
Herkunftsland :DE
Zolltarifnr :85364900
EAN: 4011209572904
Dieser Artikel wird für Sie bestellt.
Beschreibung
Halbleiterschütz 1-phasig 3RF2 AC 15 / 15 A / 40 °C 24-230 V / DC 24 V momentanschaltend Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage. Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA). Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung. Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
LIMMERT-KI Beschreibung

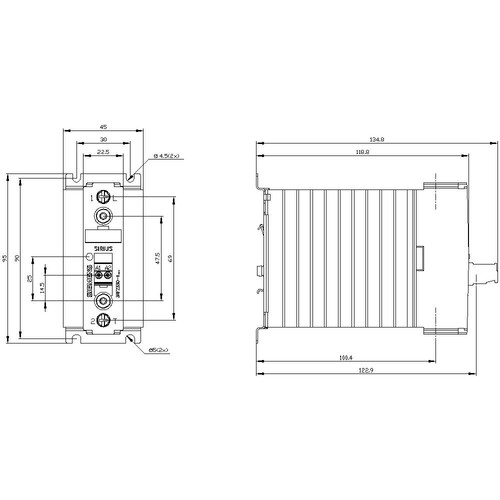

Das Halbleiterschütz 3RF2330-1BA02 von Siemens SIRIUS ist ein 1-phasiges Schaltgerät, das für den Betrieb mit einer Spannung von 24 bis 230 V AC ausgelegt ist. Mit einem maximalen Betriebsstrom von 30 A bei AC-51 und 15 A bei AC-15 ist dieses Halbleiterschütz ideal für den Einsatz in industriellen Anwendungen, wo geräuschfreies und verschleißfreies Schalten erforderlich ist. Die integrierte Verlustleistung beträgt 33 W, und das Gerät bietet eine hohe Stoßspannungsfestigkeit von bis zu 6 kV. Mit Abmessungen von 100 mm Höhe, 45 mm Breite und 139 mm Tiefe lässt sich das Gerät platzsparend in Schaltschrankanwendungen integrieren. Die Schutzart IP20 gewährleistet Sicherheit im Betrieb, während die Umgebungstemperatur von -25 bis +60 °C eine breite Anwendbarkeit in verschiedenen Umgebungen ermöglicht. Das Halbleiterschütz ist für die Reiheneinbau geeignet und bietet eine einfache Installation auf Hutschienen.
Technische Merkmale (Limmert KI extrahiert):
| Betriebsspannung: | 24-230 V AC |
| Isolationsspannung: | 600 V |
| Breite: | 45 mm |
| Befestigungsart: | Reiheneinbau, Schraub- und Schnappbefestigung auf Hutschiene 35 mm |
| Betriebsstrom AC-15: | 15 A |
| Betriebsstrom AC-51: | 30 A |
| Anzahl der Schließer für Hauptkontakte: | 1 |
| Produktmarke: | SIRIUS |
| Verschmutzungsgrad: | 3 |
| Steuerspeisespannung: | 24 V DC |
| Schockfestigkeit: | 15g / 11 ms |
| Schutzart: | IP20 |
| Höhe: | 100 mm |
| Tiefe: | 139 mm |
| Stoßspannungsfestigkeit: | 6 kV |
| Produkttyp: | Halbleiterschütz |
| Ausführung: | 1-phasig |
| Verlustleistung: | 33 W |
| Schwingfestigkeit: | 2g |
| Umgebungstemperatur: | -25 ... +60 °C |
| Anzahl der Öffner für Hauptkontakte: | 0 |
Produktmerkmale
| Anzahl der Phasen: | 1 |
| Betriebsspannung: | 24|230 V |
| Bemessungssteuerspeisespannung DC: | 15|24 V |
| Spannungsart zur Betätigung: | DC |
| Bemessungsbetriebsstrom Ie bei AC-1: | 30|24 A |
| Geeignet für Reiheneinbau: | Ja |
| Bemessungsbetriebsstrom Ie bei AC-53a: | 1 A |
| Bemessungsbetriebsstrom Ie bei AC-51: | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-53b: | 24|230 A |
