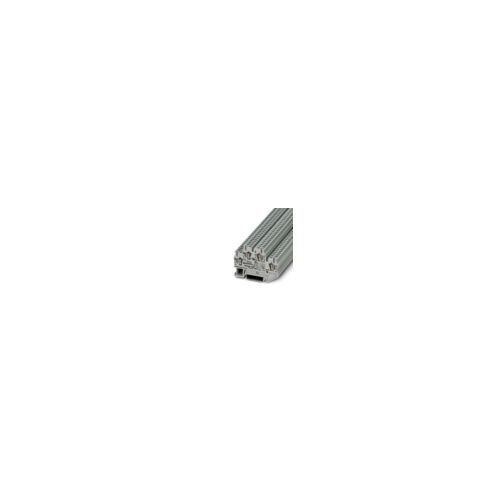

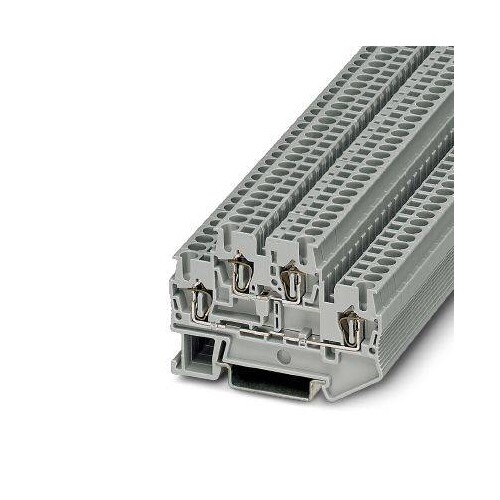

3031270 Phoenix Reihenklemmen STTB 2,5 grau
)
)
)
)
)
)
)
)
Artikelnummer :20044591
Hersteller Art Nr. :3031270
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4017918186814
Dieser Artikel wird für Sie bestellt.
Beschreibung
Doppelstock-Zugfederklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Zugfederanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
LIMMERT-KI Beschreibung
Die Phoenix Reihenklemmen STTB 2,5 sind doppelte Zugfederklemmen, die eine zuverlässige Verbindung in elektrischen Installationen bieten. Mit einer Breite von nur 5,2 mm und einer Länge von 67,5 mm sind sie kompakt und platzsparend. Diese Klemmen sind für einen Querschnitt von 0,08 mm² bis 2,5 mm² geeignet und unterstützen eine Nennspannung von bis zu 500 V sowie einen Nennstrom von 26 A. Die Klemmen sind aus hochwertigem PA-Isoliermaterial gefertigt und entsprechen der Entflammbarkeitsklasse V0 nach UL 94. Sie sind ideal für die Montage auf NS 35/7,5 und NS 35/15 Schienen und bieten eine zuverlässige Leistung in industriellen Anwendungen. Zudem sind sie WEEE/RoHS-konform seit dem 01.01.2005.
Technische Merkmale (Limmert KI extrahiert):
| Breite: | 5,2 mm |
| Querschnitt maximal (stranded): | 2,5 mm² |
| Verschmutzungsgrad: | 3 |
| Isoliermaterial: | PA |
| Länge: | 67,5 mm |
| Anzahl der Anschlüsse: | 4 |
| Querschnitt maximal (solid): | 4 mm² |
| Höhe NS 35/15: | 55 mm |
| Höhe NS 35/7,5: | 47,5 mm |
| Farbe: | grau |
| Anschlussart: | Zugfederanschluss |
| Querschnitt minimal (stranded): | 0,08 mm² |
| Nennstrom I N: | 26 A |
| Querschnitt minimal (solid): | 0,08 mm² |
| Bemessungsquerschnitt: | 2,5 mm² |
| Stoßspannungs-Kategorie: | III |
| Nennspannung U N: | 500 V |
| Entflammbarkeitsklasse nach UL 94: | V0 |
| Isolierstoffgruppe: | I |
| Nennstoßspannung: | 6 kV |

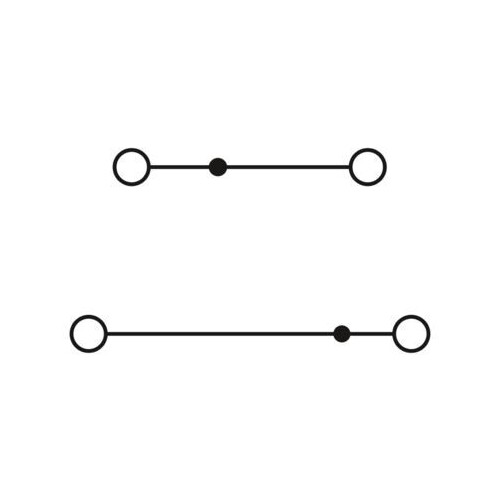

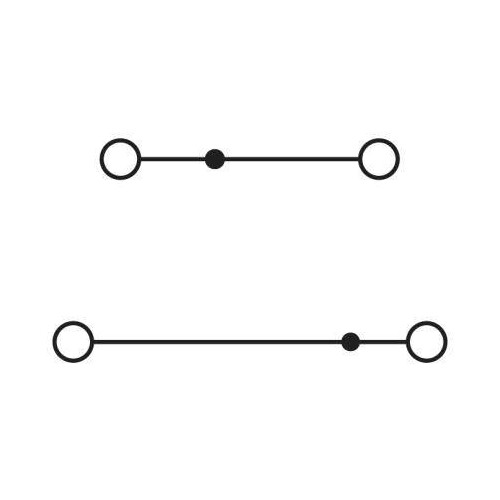

| Anzahl der Ebenen: | 2 |
| Anschluss gemäß Norm: | IEC 60947-7-1 |
Produktmerkmale
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.08|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 4|0.08 mm² |
| Anzahl der Etagen: | 2 |
| Farbe: | grau |
| Bemessungsstrom In: | 22 A |
| Montageart: | sonstige |
| Abschlussplatte erforderlich: | Ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.14|0.14 mm² |
| Bemessungsspannung: | 500 V |
| Ausführung elektrischer Anschluss 1: | Federzuganschluss |
| Ausführung elektrischer Anschluss 2: | Federzuganschluss |
| Anzahl der Klemmstellen je Etage: | 2 |
| Werkstoff des Isolierkörpers: | sonstige |
| Betriebstemperatur: | EV004429|105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | V0 |
| Explosionsgeprüfte Ausführung "Ex e": | Ja |
| Etagen intern gebrückt: | Nein |
