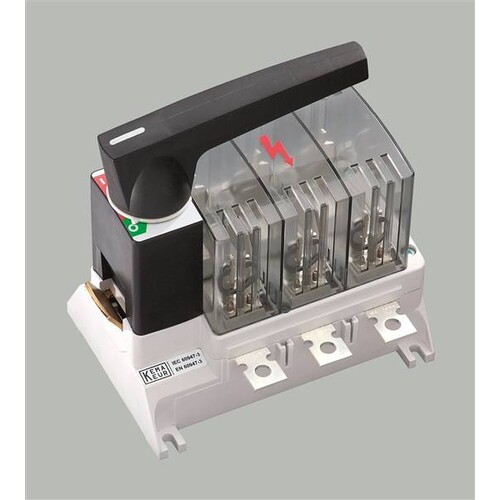

92000176 Wöhner 33337 Lasttrennschalter 160A CAPUS 3 p schaltbar
)
)
Artikelnummer :23478679
Hersteller Art Nr. :92000176
Herkunftsland :BR
Zolltarifnr :85361090
EAN: 4021267333379
Dieser Artikel wird für Sie bestellt.
Beschreibung
Aufbau-Lasttrennschalter Gr. 00 160A Ue= AC 690V Ausführung mit Schraubenanschluss M8 / Md 14Nm +/- 10% frontaler Berührungsschutz mit Anschlussraumabdeckung Zulassungen: DIN VDE 0660 Teil 107 EN 60947-3 IEC 60947-3 Maße (HxBxT): 158x171x195mm
LIMMERT-KI Beschreibung
Der Wöhner Lasttrennschalter 160A CAPUS (Art.-Nr. 33337) ist ein hochmoderner, 3-poliger Lasttrennschalter mit Sicherungen, ideal für industrielle Anwendungen. Mit einem Bemessungsstrom von 160 A und einer maximalen Bemessungsspannung von 690 V bietet er zuverlässige Leistung und Sicherheit. Die Konstruktion umfasst doppelt unterbrechende Hauptkontakte und sichtbare Trennstrecken, die einen spannungsfreien Sicherungswechsel ermöglichen. Der Schalter ist mit einem Schraubenanschluss M8 ausgestattet und hat eine kompakte Baugröße von 171 x 148 x 195 mm. Mit einem Gewicht von 230 kg ist er robust und für den Einsatz in anspruchsvollen Umgebungen geeignet. Der Lasttrennschalter erfüllt die Standards IEC 60947-1 und IEC 60947-3 und bietet eine Schutzart von IP20, was ihn ideal für den Einsatz in geschützten Bereichen macht.
Technische Merkmale (Limmert KI extrahiert):
| Querschnitt für Klemmen: | 2,5 - 70 mm² |
| Poligkeit: | 3-polig |
| Bemessungsspannung (IEC) AC: | 690 V |
| Leistungsabgabe bei Bemessungsstrom: | 28 W |
| Bemessungsstrom (IEC): | 160 A |
| Montageplatte: | Ja |
| Bemessungsstoßspannung Uimp: | 8 kV |
| Bemessungsisolationsspannung Ui: | 1000 V |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23 A (690V, 125A), AC-22 A (690V), AC-21 A (690V) |
| Leistungsabgabe bei 80% Last: | 17,9 W |
| Maße (B x H x T): | 171 x 148 x 195 mm |
| Schutzart (IP): | IP20 |
| Klemmenanschluss: | Schraube M8, 14 Nm ± 10 % Drehmoment |
| Gewicht: | 230 kg |
Produktmerkmale
| Ausführung als Hauptschalter: | Nein |
| Bemessungsdauerstrom Iu: | 160 A |
| Geeignet für Sicherungseinsätze: | NH00 |
| Polzahl: | 3 |
| Mit Sicherungsüberwachung: | Nein |
| Geeignet für Bodenbefestigung: | Nein |
| Geeignet für Sammelschienenaufbau: | sonstige |
| Max. Bemessungsbetriebsspannung Ue bei AC: | 690 V |
| Bedingter Bemessungskurzschlussstrom Iq: | 50 kA |
| Anschlussart Hauptstromkreis: | sonstige |
| Ausführung des Betätigungselements: | Deckelgriff |
| Motorantrieb optional: | Nein |
| Position des Betätigungselements: | sonstige |
| Bemessungsbetriebsleistung bei AC-23, 400 V: | Schienenanschluss kW |
| Bemessungskurzzeitstromfestigkeit Icw: | 0 kA |
| Motorantrieb integriert: | Nein |
