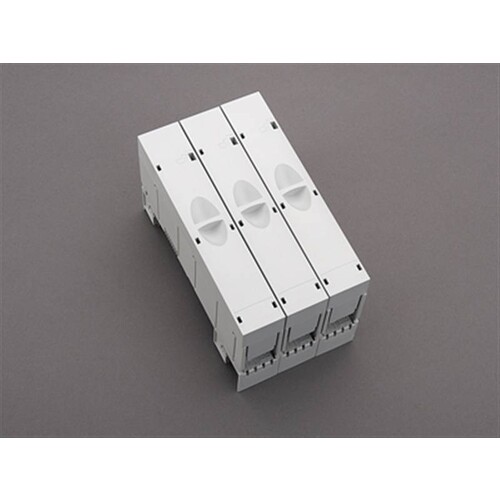

92003943 WÖHNER 01370 Anschlussklemmen Platte 3P 3x10-120mm² 60mm Compact Syst
)
)
Artikelnummer :20603618
Hersteller Art Nr. :92003943
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4021267013707
Dieser Artikel wird für Sie bestellt.
Beschreibung
Angaben IEC Standards IEC 61439-1:2011 IEC 60999-1:1999 IEC 60999-2:2003 GB/T 7251.1 Elektrische Werte IEC Bemessungsstrom (IEC): 250 A Bemessungsspannung (IEC) AC: 690 V Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 3.5 kA zusätzliche Daten IEC Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. max. zulässige Spannung (IEC) AC: 1000 V max. zulässige Spannung (IEC) DC: 1500 V Bemessungsstoßstromfestigkeit Ipk max.: 35.4 kA
LIMMERT-KI Beschreibung
Die WÖHNER Anschlussklemmenplatte 3P 3x10-120mm² 60mm Compact System ist eine hochleistungsfähige Lösung für die elektrische Verbindung in industriellen Anwendungen. Mit einer Poligkeit von 3 und einem maximalen Leiterquerschnitt von 120 mm² bietet sie eine zuverlässige Verbindung für Sammelschienen. Die Anschlussklemmen sind für einen Bemessungsstrom von bis zu 250 A und eine Bemessungsspannung von 690 V (AC) ausgelegt, was sie ideal für anspruchsvolle Anwendungen macht. Die robuste Konstruktion und das kompakte Design (90 x 160 x 80 mm) gewährleisten eine einfache Installation und Integration in bestehende Systeme. Zudem ist die Anschlussklemmenplatte für Bandleiteranschlüsse geeignet und erfüllt die relevanten IEC-Standards, was ihre Sicherheit und Zuverlässigkeit unterstreicht. Vertrauen Sie auf die Qualität von WÖHNER für Ihre elektrischen Verbindungen.
Technische Merkmale (Limmert KI extrahiert):
| Abmessungen (B x H x T): | 90 x 160 x 80 mm |
| Poligkeit: | 3-polig |
| Geeignet für Sektorleiteranschluss: | Nein |
| Klemmstellen: | 10 - 120 mm² |
| Bemessungsspannung (IEC) AC: | 690 V |
| Geeignet für Flachschiene: | Ja |
| Bemessungskurzzeitstromfestigkeit Icw: | 3,5 kA / 1s |
| SCCR: | 18 kA |
| Bemessungsstoßstromfestigkeit Ipk: | 35,4 kA |
| Gewicht: | 60 kg |
| Bemessungsspannung (UL) AC: | 600 V |
| Geeignet für Rundleiteranschluss: | Nein |
| Bemessungsstrom (IEC): | 250 A |
| Geeignet für Bandleiteranschluss: | Ja |
Produktmerkmale
| Geeignet für: | sonstige |
| Max. Leiterquerschnitt: | 120 mm² |
| Max. Bemessungsbetriebsstrom Ie: | 0 A |
| Geeignet für Rundleiteranschluss: | sonstige |
| Breite der Klemme: | 1 mm |
