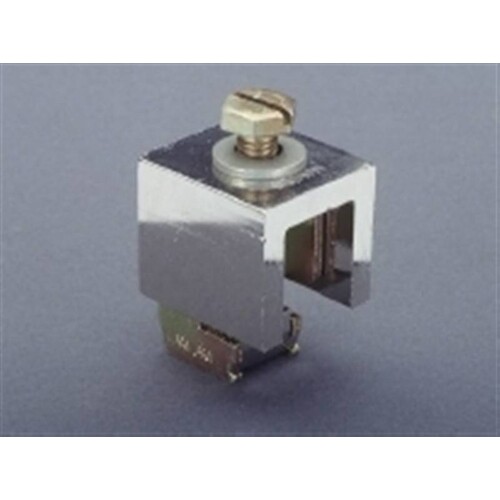

88958004 Wöhner 01047 Universalklemme mit Schraubanschluss M10x10
)
)
Artikelnummer :23476271
Hersteller Art Nr. :88958004
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4021267010478
Dieser Artikel wird für Sie bestellt.
Beschreibung
Elektrische Werte IEC Bemessungsspannung (IEC) AC: 690 V Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. Verlustleistungsabgabe des Artikels: Bei einer praxisüblichen Belastung von 80% des Bemessungsstromes ergibt sich eine Leistungsabgabe von 0.3 W. (Bei Betrieb mit dem Bemessungsstrom beträgt die Leistungsabgabe 0.5 W.) zusätzliche Daten IEC Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. max. zulässige Spannung (IEC) AC: 1000 V max. zulässige Spannung (IEC) DC: 1500 V Strombelastbarkeit (IEC) max.: 630 A Bemessungsstoßstromfestigkeit Ipk max.: 59.7 kA Mechanische Werte B x H x T: 38 x 42 x 47 Gewicht: 36.2 kg/100 für Sammelschienen: 12, 15, 20, 25, 30 x 10 und Profilschienen Schraube M10, 10 mm verfügbare Länge Werkstoffeigenschaften Anschlussschrauben: Sechskant-Schraube M10, Schlüsselweite 17 Klemmenkörper: Stahl, verzinkt und chromitiert Klemmkörper : vernickeltes Cu-Profil Schraube : Sechskantschraube mit Schlitz, verzinkt, chromitiert Variante Art. Nr. 01749 für 5 mm dicke Sammelschienen
LIMMERT-KI Beschreibung
Die Wöhner Universalklemme 01047 ist eine hochwertige Sammelschienenklemme, die für eine Vielzahl von Anwendungen in der Elektroinstallation geeignet ist. Mit einer Sammelschienendicke von 10 mm und einer Breite von 10 bis 40 mm ermöglicht sie eine flexible Anpassung an unterschiedliche Schienenprofile. Die Klemme hat einen maximalen Bemessungsbetriebsstrom von 630 A und ist für Bandleiteranschlüsse geeignet. Sie bietet eine hohe elektrische Sicherheit mit einer Bemessungsspannung von bis zu 690 V AC und einer maximalen zulässigen Spannung von 1000 V AC. Die Abmessungen von 38 x 42 x 47 mm und ein Gewicht von 36,2 kg/100 machen sie zu einer kompakten und robusten Lösung für Ihre Elektroinstallationen. Die Klemme ist aus verzinktem Stahl und vernickeltem Kupferprofil gefertigt, was eine lange Lebensdauer und Zuverlässigkeit gewährleistet.
Technische Merkmale (Limmert KI extrahiert):
| Abmessungen (B x H x T): | 38 x 42 x 47 mm |
| Sammelschienenbreite: | 10...40 mm |
| Geeignet für Sektorleiteranschluss: | Nein |
| Gewicht: | 36.2 kg/100 |
| Bemessungsspannung AC (IEC): | 690 V |
| max. zulässige Spannung DC (IEC): | 1500 V |
| max. zulässige Spannung AC (IEC): | 1000 V |
| Sammelschienendicke: | 10...10 mm |
| Bemessungsstoßstromfestigkeit Ipk max.: | 59.7 kA |
| Max. Bemessungsbetriebsstrom: | 630 A |
| Geeignet für Rundleiteranschluss: | Nein |
| Breite der Klemme: | 38 mm |
| Geeignet für Bandleiteranschluss: | Ja |
Produktmerkmale
| Max. Leiterquerschnitt: | 1 mm² |
| Max. Bemessungsbetriebsstrom Ie: | 0 A |
| Sammelschienendicke: | Flachschiene mm |
| Breite der Klemme: | 0 mm |
