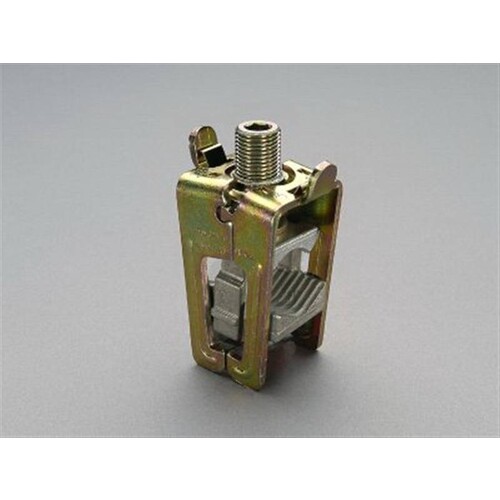

01760 WÖHNER Spreizklemme CITRO Profilclip CU/AL Doppel T Profil,150-300
)
)
Artikelnummer :20257111
Hersteller Art Nr. :88964705
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4021267017606
Dieser Artikel wird für Sie bestellt.
Beschreibung
Klemmstellen für Anwendungen nach IEC / EN : Cu 95 - 300 mm² Rundleiter mehrdrähtig, Sektorleiter mehrdrähtig sowie Rundleiter feindrähtig (direkt geklemmt) Al 120 - 300 mm² Rundleiter mehrdrähtig und Sektorleiter mehrdrähtig Al 120 - 240 mm² Sektorleiter eindrähtig für Anwendungen nach UL / CSA : Cu 95 - 300 mm² / AWG 3/0 - MCM 600 Für Aluminiumleiter geeignet. Verbindungen mit Aluminiumleitern sind nicht wartungsfrei.
LIMMERT-KI Beschreibung
Die WÖHNER Spreizklemme CITRO Profilclip CU/AL ist eine hochleistungsfähige Verbindungslösung für Sammelschienen und Profilschienen. Sie unterstützt Leiterquerschnitte von 95 bis 300 mm² und ist für eine maximale Strombelastbarkeit von 600 A ausgelegt. Mit einer Bemessungsspannung von bis zu 690 V AC und einer maximalen DC Spannung von 1500 V bietet sie eine zuverlässige und sichere Verbindung in anspruchsvollen Anwendungen. Die Klemme ist für den Einsatz mit mehrdrähtigen und eindrähtigen Aluminium- und Kupferleitern geeignet. Die robuste Bauweise aus verzinktem Stahl und vernickeltem Messing gewährleistet Langlebigkeit und Zuverlässigkeit. Mit einem kompakten Design von 41 x 51 x 86 mm und einem Gewicht von 42,5 kg pro 100 Stück ist sie ideal für zentraleinspeisungen und moderne Energieverteilungssysteme.
Technische Merkmale (Limmert KI extrahiert):
| Gewicht: | 42,5 kg/100 |
| Kabelbett: | Messing, verzinnt |
| Bemessungsspannung (IEC) AC: | 690 V |
| Strombelastbarkeit (IEC) max.: | 600 A |
| Bemessungsstoßstromfestigkeit Ipk: | 81,4 kA |
| Anzugsdrehmoment: | 30 Nm |
| SCCR: | 25 kA |
| Bemessungsstrom (IEC): | 500 A |
| Abmessungen (B x H x T): | 41 x 51 x 86 mm |
| Max. Leiterquerschnitt: | 300 mm² |
| Klemmenkörper: | Stahl, verzinkt und chromitiert |
| Geeignet für Sammelschienen: | 20, 25, 30 x 5, 10 mm |
| Max. zulässige Spannung (IEC) AC: | 1000 V |
| Max. zulässige Spannung (IEC) DC: | 1500 V |
| Bemessungskurzzeitstromfestigkeit Icw: | 26,1 kA / 1s |
| Max. Bemessungsbetriebsstrom: | 600 A |
| Anschlussschrauben: | Gewindestift M16, Inbus Gr. 8 |
Produktmerkmale
| Sammelschienenbreite: | 20|30 mm |
| Geeignet für: | sonstige |
| Max. Leiterquerschnitt: | 300 mm² |
| Max. Bemessungsbetriebsstrom Ie: | 600 A |
| Sammelschienendicke: | 5|10 mm |
| Geeignet für Rundleiteranschluss: | sonstige |
| Geeignet für Sektorleiteranschluss: | sonstige |
| Geeignet für Bandleiteranschluss: | sonstige |
| Breite der Klemme: | 41|30 mm |
