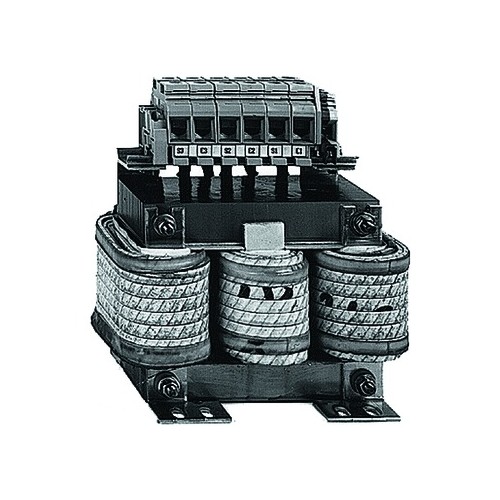

VW3A4551 Schneider E. Netzdrossel 380-480 VAC
)
)
Artikelnummer :20122550
Hersteller Art Nr. :VW3A4551
Herkunftsland :FR
Zolltarifnr :8504500000
EAN: 3389118066014
Dieser Artikel wird für Sie bestellt.
Beschreibung
Diese Netzdrossel ist eine Option für drehzahlvariable Antriebe der Altivar-Reihe. Sein Nennstrom ist gleich 4A. Es bietet einen verbesserten Schutz gegen Überspannungen auf der Netzversorgung und trägt zur Verringerung der harmonischen Verzerrung des vom Umrichter erzeugten Stroms bei. Die Schutzart ist IP00. Sie hat eine Induktivität von 10mH. Es wiegt 1,5 kg und hat die folgenden Abmessungen: 100 mm breit, 135 mm hoch, 60 mm tief. Seine Verwendung wird besonders empfohlen bei enger Parallelschaltung mehrerer Umrichter, bei Netzversorgung mit erheblichen Störungen durch andere Geräte (Interferenzen, Überspannungen). Sowie bei Netzversorgung mit Spannungsungleichgewicht zwischen den Phasen.
LIMMERT-KI Beschreibung
Die VW3A4551 Netzdrossel von Schneider Electric ist eine hochwertige Lösung zur Reduzierung von Oberschwingungen in Frequenzumrichtern. Mit einer Induktivität von 10 mH und einem Bemessungsstrom von 4 A ist sie ideal für den Einsatz in drehzahlvariablen Antrieben der Altivar-Reihe. Die Drossel bietet einen effektiven Schutz gegen Überspannungen und hilft, harmonische Verzerrungen des erzeugten Stroms zu minimieren. Mit kompakten Abmessungen von 100 mm Breite, 135 mm Höhe und 60 mm Tiefe sowie einem Gewicht von 1,5 kg ist sie einfach zu installieren. Die Schutzart IP00 sorgt dafür, dass die Drossel in geschützten Umgebungen eingesetzt werden kann. Diese Netzdrossel ist besonders empfehlenswert bei engen Parallelschaltungen und in Umgebungen mit Spannungsschwankungen.
Technische Merkmale (Limmert KI extrahiert):
| Elektrische Isolationsklasse: | Klasse F |
| Schutzart (IP): | IP00 (Drossel), IP20 (Klemmen) |
| Bemessungsstrom: | 4 A |
| Produktgewicht: | 1,5 kg |
| Maximalstrom: | 1,65 x Bemessungsstrom (Dauer = 60 s) |
| Minimales Abstandsmaß: | 5,5 mm (IEC 60664) |
| Induktanzwert: | 10 mH |
| Tiefe: | 60 mm |
| Breite: | 100 mm |
| Frequenz der Stromversorgung: | 50 - 60 Hz |
| Maximaler Spannungsabfall bei Nennlast: | 5 % |
| Kriechweg: | 11,5 mm (IEC 60664) |
| Thermische Verluste: | 45 W |
| Elektrische Verbindung: | Terminal 2,5 mm² / AWG 12, 0,4…0,6 Nm |
| Höhe: | 135 mm |
Produktmerkmale
| Polzahl, Primärseite: | 3 |
| Bemessungsbetriebsfrequenz: | 50|60 Hz |
| Max. Bemessungsbetriebsspannung Ue: | 690|4 V |
| Schutzart (IP): | IP00 |
| Bemessungstaktfrequenz: | 3 kHz |
| Geeignet als Entstördrossel: | Nein |
| Geeignet als Netzdrossel: | Ja |
| Geeignet als Kommutierungsdrossel: | Nein |
| Geeignet als Glättungsdrossel: | sonstige |
| Geeignet als Ausgangsdrossel: | Ja |
| Bemessungsstrom AC: | 4|4 A |
| Max. Betriebsstrom (Ith) bei Betriebsspannung DC: | 50|60 A |
| Bemessungsinduktivität: | 10 mH |
| Relative Kurzschlussspannung uk: | 0 % |
