92006595 Hora ZK 35/1 AL/CU 080220-0-3 1x8 Hauptleitungsklemme fingersicher
)
)
)
)
Artikelnummer :10082037
Hersteller Art Nr. :92006595
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4051589022033
Dieser Artikel wird für Sie bestellt.
Beschreibung

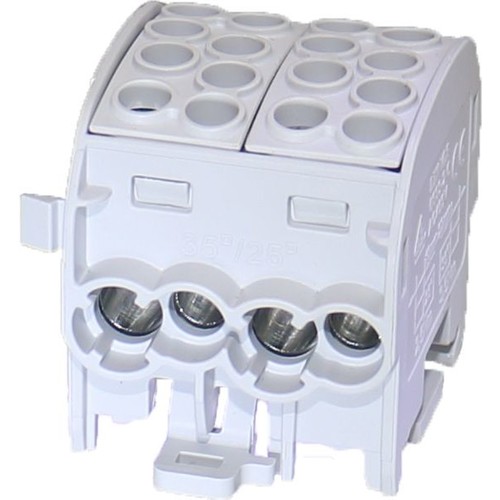

Hauptleitungsklemme
- 1-polig mit 8 Klemmstellen
- geeignet für Aluminium und Kupfer
- Klemmkörper aus Messing beschichtet
- Gehäuse PA6 (Halogenfrei)
- Schrauben aus Stahl
- horizontal auf DIN-Schiene 35mm montier- und anreihbar
- Farbe: grau
- Abmessungen: B 43,2mm x H 49,4mm x T 52,0mm
1-polig mit 8 Klemmstellen, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 43,2mm x H 49,4mm x T 52,0mm Seite 1: Hauptleitung: 2x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² Seite 2: Hauptleitung: 2x CU starr/mehrdrähtig 4-35mm², flexibler Leiter mit Aderendhülse 2,5-25mm², AI 16-35mm² Abzweigleitung: 2x CU starr/mehrdrähtig 2,5-25mm² , flexibler Leiter mit Aderendhülse 1,5-16mm², AI 16-25mm² , geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
LIMMERT-KI Beschreibung
Die Hora ZK 35/1 AL/CU 080220-0-3 ist eine hochmoderne Hauptleitungsklemme, die für Aluminium- und Kupferleiter geeignet ist. Sie bietet eine Nennspannung von bis zu 1.000 V AC/DC und kann Nennströme von bis zu 428 A bei Kupferleitern verarbeiten. Mit einem kompakten Design von 49,9 mm Breite, 49,3 mm Höhe und 55,4 mm Tiefe ist sie ideal für die Montage auf DIN-Schienen. Die Klemme ist berührungssicher und zeichnet sich durch ihre modulare Bauweise aus, die eine einfache Installation und Wartung ermöglicht. Hergestellt aus hochwertigem, halogenfreiem PA 6 und einem Klemmkörper aus Messing, erfüllt sie die strengen Anforderungen der Normen IEC 60947-7-1 und IEC 61238-1. Diese Klemme ist eine zuverlässige Wahl für anspruchsvolle elektrische Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Anzahl der Anschlüsse < 6 mm²: | 8 |
| Abmessungen (B x H x T): | 49,9 mm x 49,3 mm x 55,4 mm |
| Normen: | IEC 60947-7-1, IEC 61238-1, DIN VDE 0603-3-1 |
| Montageart: | DIN-Schiene |
| Nennstrom Cu: | 428 A (4x25mm²); 125 A (1x35mm²) nach IEC 60947-7-1 |
| Anschlussart: | Schrauben |
| Anzahl der Anschlüsse > 25 mm²: | 2 |
| Flammwidrigkeit: | Selbstverlöschend |
| Material des Klemmkörpers: | Messing (CuZn39Pb2) 3-4µm Ni / 7-10µm Sn |
| Gehäusematerial: | PA 6 (Halogenfrei) |
| Anzahl der Anschlüsse 16 mm²: | 8 |
| Anzahl der Anschlüsse 25 mm²: | 8 |
| Anzahl der Anschlüsse gesamt: | 8 |
| Polzahl: | 1 |
| Nennspannung: | 1.000 V AC / 1.000 V DC |
| Berührungssicher: | Ja |
| Nennstrom Al: | 125 A (1x35mm²) nach IEC 61238-1 (Klasse A) |
| Anzahl der Anschlüsse 10 mm²: | 8 |
Produktmerkmale
| Polzahl: | 1 |
| Anschlussart: | schrauben |
| Montageart: | DIN-Schiene |
| Anzahl der Anschlüsse < 6 mm²: | 8 |
| Anzahl der Anschlüsse 10 mm²: | schrauben |
| Anzahl der Anschlüsse 16 mm²: | 8 |
| Anzahl der Anschlüsse 25 mm²: | 8 |
| Anzahl der Anschlüsse > 25 mm²: | 8 |
| Anzahl der Anschlüsse gesamt: | 1 |
| Höhe: | 49,3 mm |
| Breite: | 49,9 mm |
| Tiefe: | 55,4 mm |
