ACF42.AT.11A.5.2.G Elsta-Mosdorfer ACS F4 850/320 2x100LT-LS160MA-FRT(ABB) ÜA(
)
)
Artikelnummer :33064248
Hersteller Art Nr. :ACF42.AT.11A.5.2.G
Herkunftsland :AT
Zolltarifnr :85371098
EAN: 9008507151387
Dieser Artikel wird für Sie bestellt.
Beschreibung

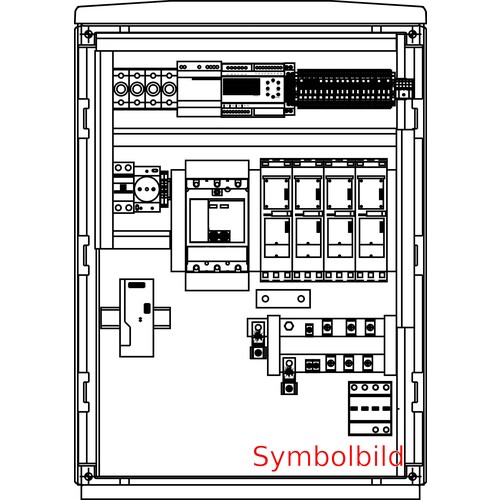

AC-Sammlerschränke, AC-Combiner mit NA-Schutz und Netzentkupplungsschalter (FRT-fähig), Variante für AT (ausgenommen OÖ). Freistehend - Variante mit einem Eingang. Gehäuse: Polyester GFK F4 850/320, Farbe RAL 7032, Schutzart IP 54, Schutzklasse II, Scharniertüre mit SHS-EZ, inklusive ELSTA05-Sperre (2 Schlüssel). Ausstattung: Cu 30x5 5-polig mit NH-Leistentrenner Gr.000 (für Wechselrichter mit max. 27 kVA), Leistungsschalter 160 A / 36 kA / 3-polig (Ith = 64 - 160 A) mit Unterspannungsauslöser und Motorantrieb, ÜA (4+0)B/C inkl. Vorsicherung, NA-Modul TeleHaase NA003, USV-Modul, Service-Schukodose. Sockel: Eingrabsockel S4 X0 */320 oder Bodenmontagesockel SB4 */320 extra zu bestellen. ACHTUNG: TeleHaase NA003-M64 (Art.: 2700108xx) Einstellungen sind vor Inbetriebnahme zu prüfen und ggf. anzupassen! Inkl. Einzelprüfprotokoll, Herstellererklärung und Inbetriebnahmeanleitung! NA-Schutzrelais nicht geeignet für OÖ! Abmessungen BxHxT: 590 x 836 x 322 mm.
LIMMERT-KI Beschreibung
Der AC-Combiner ACF42.AT.11A.5.2.G von Elsta-Mosdorfer bietet eine zuverlässige Lösung für die Integration von Wechselrichtern in Ihre Stromversorgung. Mit einem robusten Gehäuse aus Polyester GFK in der Farbe RAL 7032 und einer Schutzart von IP 54 ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Der Leistungsschalter mit 160 A und einer Kurzschlussfestigkeit von 36 kA gewährleistet eine sichere und effiziente Leistung. Die kompakten Abmessungen von 590 mm Breite, 836 mm Höhe und 322 mm Tiefe machen ihn ideal für den Einsatz in verschiedenen Anwendungen. Mit einer maximalen Eingangsleistung von 85 kVA und flexiblen Anschlussmöglichkeiten durch 5-polige Reihenklemmen ist dieser AC-Combiner die perfekte Wahl für moderne Energieverteilungssysteme. Der Sockel ist separat zu bestellen und ermöglicht eine einfache Installation.
Technische Merkmale (Limmert KI extrahiert):
| Eingangsleistung: | max. 85 kVA |
| Tiefe: | 322 mm |
| Gehäusematerial: | Polyester GFK |
| Höhe: | 836 mm |
| Breite: | 590 mm |
| Sockel: | Eingrabsockel S4 X0*/320 oder SB4*/320 (separat zu bestellen) |
| Schutzklasse: | II |
| Farbe: | RAL 7032 |
| Bemessungsstrom: | max. 125 A |
| Leistungsschalter: | 160 A / 36 kA / 3-polig |
| Reihenklemmen: | 16-95 mm² 5-polig |
| Schutzart (IP): | IP 54 |
Produktmerkmale
| Montageart: | Eingrabsockel |
| Werkstoff des Gehäuses: | Kunststoff |
| Schutzart (IP): | IP54 |
| Höhe: | 836 mm |
| Breite: | 590 mm |
| Tiefe: | 322 mm |
| Farbe: | grau |
| RAL-Nummer: | 7032 |
