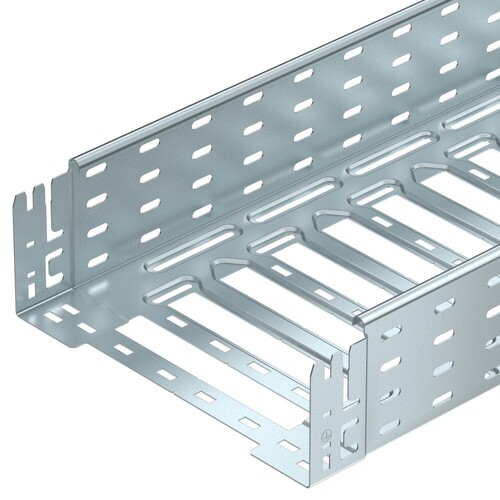

6059614 OBO SKSM 110 FS Kabelrinne SKSM gelocht, mit Schnellverbindung 110x100x3
)
)
)
)
Artikelnummer :21229370
Hersteller Art Nr. :6059614
Herkunftsland :DE
Zolltarifnr :73089059
EAN: 4012196162031 4012196915538 4012195829560 4012196670796
Dieser Artikel wird für Sie bestellt.
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm., Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile. Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
LIMMERT-KI Beschreibung
Die Kabelrinne SKS-Magic® 110 von OBO ist eine hochwertige Lösung für die sichere und effiziente Kabelverlegung. Mit einer Nutzlänge von 3000 mm und robusten Abmessungen von 110 x 100 x 3050 mm bietet sie ausreichend Platz für Kabel und Leitungen. Die Rinne ist aus bandverzinktem Stahl gefertigt und verfügt über eine Materialstärke von 1,5 mm, was für hohe Stabilität sorgt. Die durchgängige Seitenlochung von 7 x 20 mm ermöglicht die einfache Installation zusätzlicher Verbindungs- und Montagebauteile. Mit einem nutzbaren Querschnitt von 10800 mm² ist sie ideal für Anwendungen unter Sprinkleranlagen geeignet. Dank des integrierten Schnellbefestigungssystems lässt sich die Kabelrinne schnell und unkompliziert montieren, was die Installation erheblich erleichtert.
Technische Merkmale (Limmert KI extrahiert):
| Nutzbarer Querschnitt: | 10800 mm² |
| Zulässige Belastung bei 2,0 m Stützweite: | 2,57 kN/m |
| Zulässige Belastung bei 3,0 m Stützweite: | 1,70 kN/m |
| Zulässige Belastung bei 3,5 m Stützweite: | 1,25 kN/m |
| Nutzlänge: | 3000 mm |
| Integrierter Verbinder: | Ja |
| Zulässige Belastung bei 4,0 m Stützweite: | 0,80 kN/m |
| Material: | Stahl (bandverzinkt) |
| Geeignet für Funktionserhalt: | Nein |
| Zulässige Belastung bei 2,5 m Stützweite: | 2,14 kN/m |

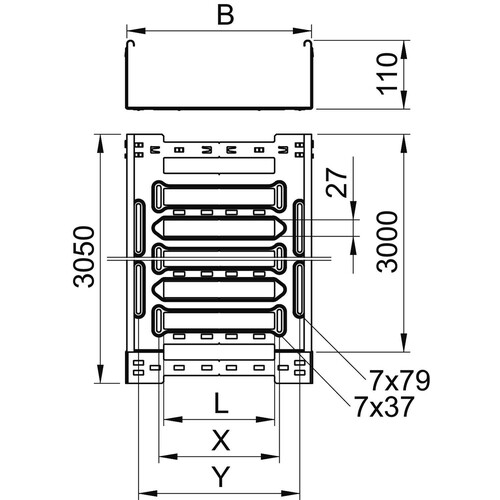

| Abmessungen (B x H x L): | 110 x 100 x 3050 mm |
| Zulässige Belastung bei 1,5 m Stützweite: | 3,00 kN/m |
| Seitenlochung: | Ja (7 x 20 mm) |
| Materialstärke: | 1,5 mm |
Produktmerkmale
| Höhe: | 110 mm |
| Breite: | 100 mm |
| Materialstärke: | 1.5 mm |
| Werkstoffgüte: | sonstige |
| Werkstoff: | Stahl |
| Ausführung: | integrierter Verbinder |
| Länge: | 3050 mm |
| Seitenlochung: | Ja |
| Geeignet für Funktionserhalt: | Nein |
| Nutzbarer Querschnitt: | 10800 mm² |
| Montagelochung im Boden: | Ja |
| NATO-Lochbild: | Nein |
| Oberflächenschutz: | bandverzinkt |
| Farbe: | sonstige |
| RAL-Nummer: | 3.53 |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m: | 800 N/m |
| Mit Oberteil: | Nein |
| Mögliche Stützabstände: | 4|1.5 m |
| Einsatztemperatur: | bandverzinkt °C |
| Arbeitslänge: | 10800 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m: | 2570 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m: | 3000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m: | 2140 N/m |
| Gewicht: | 3.53 kg/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m: | 1700 N/m |
| Belastungstesttyp nach IEC 61537: | Typ II |
