6207210 Obo LCIS 660 6 A4 Kabelleiter Sprosse gelocht, geschweißt 60x600x6000
)
)
)
)
Artikelnummer :33076848
Hersteller Art Nr. :6207210
Herkunftsland :DE
Zolltarifnr :73089059
EAN: 4012196477722 4012196432004 4012197130305
Dieser Artikel wird für Sie bestellt.
Beschreibung

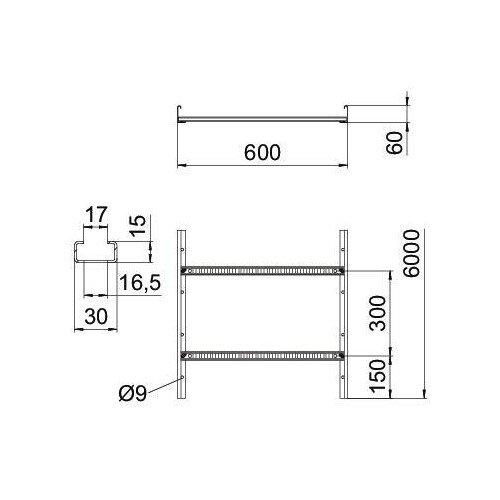

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
LIMMERT-KI Beschreibung
Der OBO Kabelleiter LCIS 660 ist eine robuste und zuverlässige Lösung für die Kabelverlegung in industriellen Anwendungen. Mit einer Höhe von 60 mm, einer Breite von 600 mm und einer Länge von 6000 mm bietet dieser Kabelleiter eine stabile Plattform für die Unterstützung von Kabeln. Die Sprossen sind gelocht und geschweißt, was eine hohe Festigkeit und Langlebigkeit gewährleistet. Hergestellt aus rostfreiem Edelstahl (1.4571) und mit einer nachbehandelten, blanken Oberfläche ausgestattet, ist dieser Kabelleiter ideal für den Einsatz in anspruchsvollen Umgebungen. Der Kabelleiter hat einen Nutzquerschnitt von 24000 mm² und kann bei einem Stützabstand von bis zu 4 m belastet werden. Die einfache Montage und die Möglichkeit, ihn mit Klemmstücken zu befestigen, machen ihn zu einer praktischen Wahl für jede Installation.
Technische Merkmale (Limmert KI extrahiert):
| Nutzquerschnitt: | 24000 mm² |
| Oberfläche: | blank, nachbehandelt |
| Schlitzmaß Sprosse: | 16,5 mm |
| Stützabstände min.: | 1,5 m |
| Sprossenabstand: | 300 mm |
| Holmstärke: | 1,5 mm |
| Belastung bei 3,5 m Stützabstand: | 0,78 kN/m |
| Abmessungen (Höhe): | 60 mm |
| Belastung bei 1,5 m Stützabstand: | 3,3 kN/m |
| Belastung bei 2,0 m Stützabstand: | 2 kN/m |
| Belastung bei 3,0 m Stützabstand: | 1 kN/m |
| Stützabstände max.: | 4 m |
| Belastung bei 4,0 m Stützabstand: | 0,4 kN/m |
| Abmessungen (Länge): | 6000 mm |
| Belastung bei 2,5 m Stützabstand: | 1,3 kN/m |
| Abmessungen (Breite): | 600 mm |
| Material: | Edelstahl 1.4571 |
Produktmerkmale
| Werkstoffgüte: | sonstige |
| Oberflächenschutz: | sonstige |
| Höhe: | 60 mm |
| Breite: | 600 mm |
| Länge: | 6000 mm |
| Ausführung der Sprosse: | Profil gelocht |
| Geeignet für Funktionserhalt: | Nein |
| Nutzbarer Querschnitt: | 24000 mm² |
| Sprossenmittenabstand: | 300 mm |
| Seitenlochung: | Ja |
| Befestigung der Sprosse: | geschweißt |
| Werkstoff: | sonstige |
| Farbe: | sonstige |
| Ausführung des Seitenholms: | flaches Profil |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m: | 3300 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m: | 400 N/m |
| Gewicht: | 3.54 kg/m |
| Einsatztemperatur: | sonstige °C |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m: | 1000 N/m |
| Arbeitslänge: | 24000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m: | 1300 N/m |
| Mögliche Stützabstände: | 4|1.5 m |
| Steigetrasse: | Nein |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m: | 2000 N/m |
| Belastungstesttyp nach IEC 61537: | sonstige |
