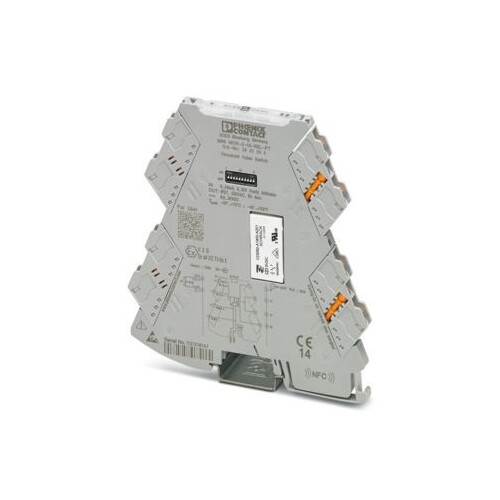

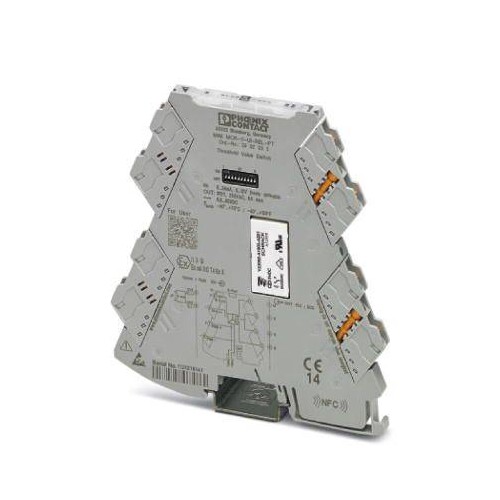

2902035 Phoenix MINI MCR-2-UI-REL-PT
)
)
)
)
)
)
)
)
Artikelnummer :27442759
Hersteller Art Nr. :2902035
Herkunftsland :DE
Zolltarifnr :85437090
EAN: 4046356649711
Dieser Artikel wird für Sie bestellt.
Beschreibung
Universell-konfigurierbarer Grenzwertschalter mit Wechslerrelaisausgang und steckbarer Anschlusstechnik zum Schalten von analogen Grenzwerten. Konfigurierbar über DIP-Schalter oder mittels Software. Push-in-Anschlusstechnik, Standardkonfiguration.
LIMMERT-KI Beschreibung
Der universell konfigurierbare Grenzwertschalter MINI MCR-2-UI-REL-PT von Phoenix Contact bietet eine flexible Lösung zum Schalten analoger Grenzwerte. Mit einem PDT-Relaisausgang und einer steckbaren Anschlusstechnik ist er ideal für Anwendungen, die sowohl Spannungs- als auch Stromsignale verarbeiten müssen. Der Schalter kann Eingangssignale von 0 mA bis 24 mA und 0 V bis 12 V verarbeiten und ermöglicht das Schalten von Lasten bis zu 250 V AC/DC bei maximal 6 A. Die Konfiguration erfolgt entweder über DIP-Schalter oder mit kostenloser Software, was eine einfache Anpassung an spezifische Anforderungen ermöglicht. Mit einem robusten Gehäuse und einer Schutzart von IP20 ist der MINI MCR-2-UI-REL-PT für den Einsatz in einer Vielzahl von industriellen Anwendungen geeignet.
Technische Merkmale (Limmert KI extrahiert):
| Höhe: | 110,5 mm |
| Max. Eingangsspannung: | 12 V |
| Mechanische Lebensdauer: | 2 x 10^7 Zyklen |
| Versorgungsspannungsbereich: | 9,6 V DC ... 30 V DC |
| Tiefe: | 120,5 mm |
| Eingangsimpedanz Spannung: | > 120 kΩ |
| Breite: | 6,2 mm |
| Max. Schaltspannung: | 250 V AC |
| Anzahl der Kanäle: | 1 |
| Nennversorgungsspannung: | 24 V DC |
| Konformität: | CE-konform |
| Schutzart: | IP20 |
| Max. Eingangsstrom: | 24 mA |
| Farbe: | grau |
| Min. Schaltstrom: | 100 mA (12 V DC) |
| Betriebstemperatur: | -40 °C ... 70 °C |
| Eingangsimpedanz Strom: | ca. 50 Ω |
| Gehäusematerial: | PBT |
| Lagertemperatur: | -40 °C ... 85 °C |
| Max. Schaltstrom: | 6 A |
Produktmerkmale
| Bemessungsversorgungsspannung DC: | 30|9.6 V |
| Art der Spannungsversorgung: | sonstige |
| Anzahl der Kanäle: | 1 |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Montageart: | Schnappbefestigung Tragschiene |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V: | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V: | 0 |
| Anzahl der Eingangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 10 V: | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V: | 0 |
| Anzahl der Eingangsbereiche 2 V ... 10 V: | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V: | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V: | 0 |
| Anzahl der Eingangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA: | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA: | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA: | 0 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA: | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA: | 0 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV: | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV: | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV: | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV: | 0 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V: | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V: | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V: | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V: | 0 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V: | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V: | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V: | 0 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V: | 0 |
| Anzahl der Ausgangsbereiche +5 V ... -5 V: | 0 |
| Anzahl der Ausgangsbereiche +10 V ... -10 V: | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V: | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA: | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA: | 0 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA: | 0 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA: | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA: | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA: | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA: | 0 |
| Störmeldeausgang: | Ja |
| Eigensicher gemäß EN 60947-5-6 NAMUR: | Nein |
| Galvanische Trennung zwischen den Eingängen: | Nein |
| SIL gemäß IEC 61508: | ohne |
| Höhe: | 109.81 mm |
| Breite: | 6.2 mm |
| Tiefe: | 119.2 mm |
| Leistungsaufnahme: | 0.5 W |
| Betriebstemperatur: | -40|70 °C |
| Temperaturdrift: | 0.01 %/K |
| Gerätebauform: | Einbaugerät |
| Schutzart (IP): | IP20 |
