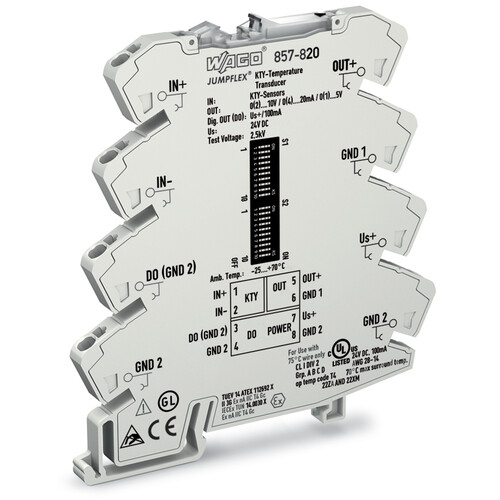

857-820 Wago JUMPFLEX® Messumformer
)
)
)
)
)
)
)
)
Artikelnummer :24854726
Hersteller Art Nr. :857-820
Herkunftsland :DE
Zolltarifnr :85437090
EAN: 4050821053002
Dieser Artikel wird für Sie bestellt.
Beschreibung
Temperaturmessumformer für KTY-Sensoren, Strom- und Spannungsausgangssignal, Konfiguration per DIP Schalter, Versorgungsspannung DC 24 V, 6 mm Baubreite, lichtgrau br p b Kurzbeschreibung: /b /p p Der KTY-Temperaturmessumformer dient zur Erfassung von KTY-Sensoren mit allen gängigen Kennlinien und wandelt das Temperatursignal ausgangsseitig in ein analoges Normsignal. /p p b Merkmale: /b /p ul li Unterstützt alle gängigen KTY-Sensoren /li li Kalibrierte Messbereichsumschaltung /li li Zuschaltbares Clipping LineBreak/ Begrenzung des analogen Normsignals auf die Messbereichsendwerte /li li Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung /li /ul
LIMMERT-KI Beschreibung
Der Wago JUMPFLEX® 857-820 KTY Messumformer ist ein hochentwickeltes Gerät zur Signalverarbeitung, das speziell für KTY-Sensoren konzipiert wurde. Mit einer Konfiguration über DIP-Schalter ermöglicht dieser Messumformer eine einfache Anpassung an verschiedene Sensoren und Signalarten. Er unterstützt eine Vielzahl von KTY-Sensoren und wandelt die Temperaturmesswerte in standardisierte analoge Ausgangssignale um. Mit einer maximalen Eingangsspannung von ± 30 VDC und einem Nennversorgungsbereich von 24 VDC bietet er hohe Flexibilität und Zuverlässigkeit. Der Messumformer ist für den Einsatz in einem Temperaturbereich von -25 °C bis +70 °C ausgelegt. Mit einem kompakten Design von nur 6 mm Breite passt er problemlos in Standard-DIN-Schienen. Darüber hinaus gewährleistet die 3-Wege-Isolation mit 2.5 kV Sicherheit und schützt vor elektrischen Störungen, was ihn zur idealen Wahl für industrielle Anwendungen macht.
Technische Merkmale (Limmert KI extrahiert):
| Abmessungen (B x H x L): | 6 x 96 x 94 mm |
| Konfiguration: | DIP-Schalter |
| Nennversorgungs-Spannung: | 24 VDC |
| Betriebstemperatur: | -25 °C ... +70 °C |
| Lastimpedanz (U-Ausgang): | ≥ 2 kΩ |
| Schrittantwort: | < 50 ms |
| Max. Eingangssignal: | ± 30 VDC |
| Lagertemperatur: | -40 °C ... +85 °C |
| Eingangssignal: | KTY-Sensoren |
| Stromverbrauch bei 24 VDC: | ≤ 40 mA |
| Schutzart: | 3-Wege-Isolation mit 2.5 kV |
| Sensoranschluss: | 2-Draht |
| Ausgangssignal: | 0 ... 10 mA, 2 ... 10 mA, 0 ... 20 mA, 4 ... 20 mA, 0 ... 5 V, 1 ... 5 V, 0 ... 10 V, 2 ... 10 V |
| Gewicht: | 50 g |
| Lastimpedanz (I-Ausgang): | ≤ 600 Ω |
| Versorgungs-Spannungsbereich: | -30 % … +30 % |
Produktmerkmale
| Messbereich: | 1|70 °C |
| Analogausgang 0 mA ... 20 mA: | sonstige |
| Analogausgang 4 mA ... 20 mA: | Ja |
| Analogausgang 0 V ... 2 V: | sonstige |
| Analogausgang 0 V ... 5 V: | Ja |
| Analogausgang 0 V ... 10 V: | Ja |
| Analogausgang 2 V ... 10 V: | Ja |
| Umgebungstemperatur: | -25|70 °C |
| Konfigurationsfunktion integriert: | Ja |
| Gewicht: | 35.5|70 kg |
| Geeignet für Reiheneinbau: | Nein |
| EMV-Ausführung: | Ja |
| Mit Schaltausgang: | Ja |
