3SE5242-0HE10 Siemens POS.50047 KUNST.BREIT,SPRUNG,ROLLENHEBEL
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25743229
Hersteller Art Nr. :3SE52420HE10
Herkunftsland :DE
Zolltarifnr :85365080
EAN: 4011209694989
Dieser Artikel wird für Sie bestellt.
Beschreibung

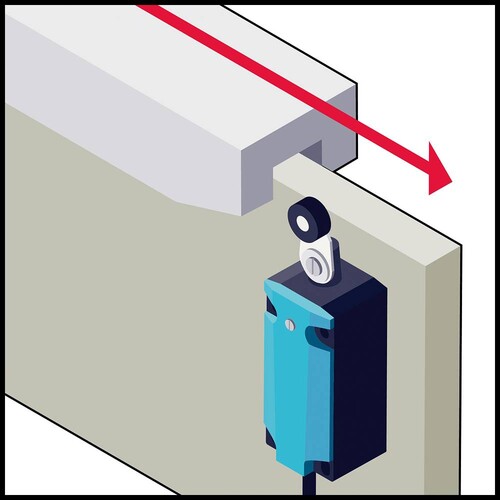

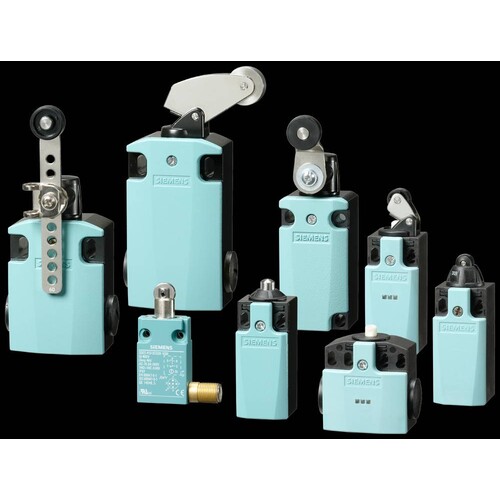

Positionsschalter Kunststoffgehäuse 50mm, Geräteanschluss 2 x (M20 x 1,5) 1S/1Ö Sprungkontakte, Rollenhebel mit Kunststoffrolle 13 mm Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich. Safety is a SIRIUS business.
LIMMERT-KI Beschreibung
Der 3SE5242-0HE10 von Siemens ist ein hochmoderner mechanischer Positionsschalter, der für die präzise Positions- und Lageerfassung von Maschinenkomponenten konzipiert ist. Mit einem robusten Kunststoffgehäuse und einer Schutzart von IP66/IP67 ist dieser Schalter ideal für den Einsatz in anspruchsvollen industriellen Umgebungen geeignet. Die integrierten Sprungkontakte (1 NO / 1 NC) gewährleisten eine zuverlässige Schaltfunktion mit einer mechanischen Lebensdauer von bis zu 15 Millionen Zyklen. Der Schalter unterstützt eine Betriebstemperatur von -25 bis +85 °C und ist mit einem schnellen Anschlussdesign ausgestattet, das die Installation erheblich vereinfacht. Mit einer Nennspannung von 400 V und einem maximalen Schaltstrom von 6 A bei AC-15 ist der 3SE5242-0HE10 vielseitig einsetzbar und erfüllt höchste Sicherheitsanforderungen. Der modulare Aufbau und die Vielzahl an verfügbaren Zubehörteilen machen ihn zur idealen Wahl für zahlreiche Anwendungen in der Automatisierungstechnik.
Technische Merkmale (Limmert KI extrahiert):
| Anzahl der Kontakte als Schließer: | 1 |
| Nennspannung: | 400 V |
| Montageart: | Schraubfixierung |
| Maximaler Schaltstrom (DC-13) bei 24 V: | 3 A |
| Elektrische Lebensdauer (AC-15 bei 230 V): | 100.000 Zyklen |
| Kabelanschluss: | Schraubanschluss |
| Anzahl der Kontakte als Öffner: | 1 |
| Maximaler Schaltstrom (AC-15) bei 24 V: | 6 A |
| Anzahl der Kontakte als Wechsler: | 0 |
| Anzahl der NO-Kontakte: | 1 |
| Mechanische Lebensdauer: | 15.000.000 Zyklen |
| Schaltkontakte: | 1 NO / 1 NC |
| Anzahl der NC-Kontakte: | 1 |
| Lagertemperatur: | -40 ... +90 °C |
| Betriebsart: | mechanisch |
| Anschlussart: | 2 x (M20 x 1,5) |
| Gehäusematerial: | Kunststoff |
| Schutzart (IP): | IP66/IP67 |
| Betriebstemperatur: | -25 ... +85 °C |
| Schaltverhalten: | Sprungkontakte |
| Wiederholgenauigkeit: | 0,05 mm |
Produktmerkmale
| Anzahl der Kontakte als Schließer: | 1 |
| Anzahl der Kontakte als Öffner: | 1 |
| Anzahl der Kontakte als Wechsler: | 0 |
| Werkstoff des Gehäuses: | Kunststoff |
| Ausführung des Betätigungselements: | sonstige |
| Ausrichtung des Betätigungselements: | Rollenstößel gerade |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Geeignet für Sicherheitsfunktionen: | Ja |
| Schaltfunktion: | sonstige |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Schutzart (IP): | IP66/IP67 |

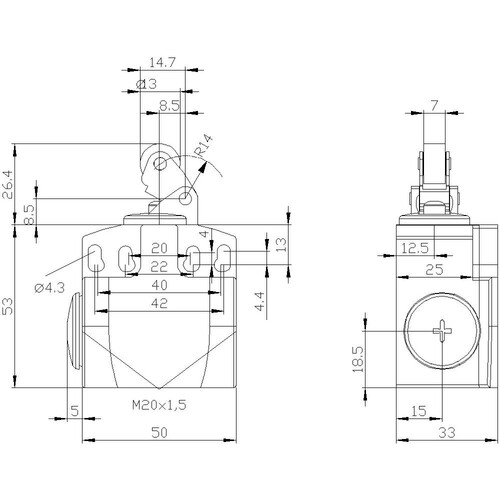

| Breite des Sensors: | 50 mm |
| Durchmesser Sensor: | 12 mm |
| Höhe des Sensors: | 33 mm |
| Länge des Sensors: | 79.5 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V: | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V: | Quader A |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V: | 1 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V: | 3 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V: | 0.55 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V: | 1 A |
| Ausgang elektronisch: | Nein |
| Zwangsöffnung: | Ja |
| Anzahl der sicherheitsgerichteten Hilfskontakte: | 1 |
| Ausführung der Schnittstelle: | ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: | ohne |
| Gehäusebauform: | Quader |
| Beschichtung Gehäuse: | sonstige |
| Mit Statusanzeige: | Nein |
| Umgebungstemperatur während des Betriebs: | -25|85 °C |
