3SE5122-OKD02 SIEMENS Positionsschalter
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20526093
Hersteller Art Nr. :3SE51220KD02
Herkunftsland :DE
Zolltarifnr :85365080
EAN: 4011209693630
Dieser Artikel wird für Sie bestellt.
Beschreibung

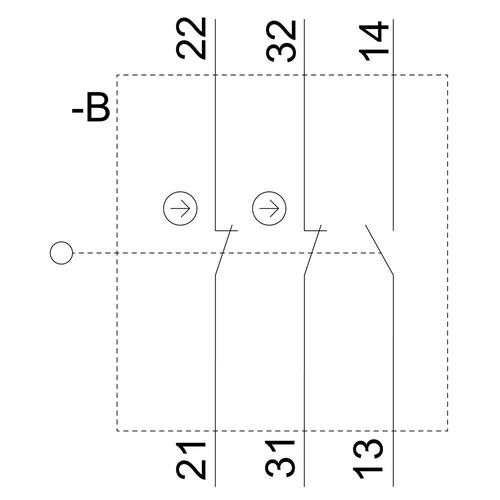

Positionsschalter Metallgehäuse 56 mm breit Geräteanschluss 3x (M20x 1,5) 1S/2Ö Schleichkontakte Rollenstößel mit Edelstahlrolle 13 mm Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich. Safety is a SIRIUS business.
LIMMERT-KI Beschreibung
Der 3SE5122-0KD02 Positionsschalter von Siemens ist ein robuster und vielseitiger mechanischer Positionsschalter, der sich ideal für die Positions- und Lageerfassung von Maschinenkomponenten eignet. Mit einem stabilen Metallgehäuse, das nur 56 mm breit ist, bietet dieser Schalter eine hohe Schutzart von IP66/IP67, was ihn für den Einsatz in rauen Umgebungen prädestiniert. Der Positionsschalter verfügt über 1 Schließer und 2 Öffner mit Schleichkontakten, die eine zuverlässige Schaltfunktion gewährleisten. Der integrierte Rollenstößel mit Edelstahlrolle sorgt für eine präzise Betätigung mit einer Wiederholgenauigkeit von 0,05 mm und einer minimalen Betätigungskraft von nur 20 N. Mit einer mechanischen Lebensdauer von bis zu 15 Millionen Schaltzyklen und einer Isolationsspannung von 400 V ist dieser Positionsschalter sowohl langlebig als auch leistungsstark. Er erfüllt die Anforderungen für Sicherheitsfunktionen und ist somit ideal für Anwendungen, die höchste Sicherheitsstandards erfordern.
Technische Merkmale (Limmert KI extrahiert):

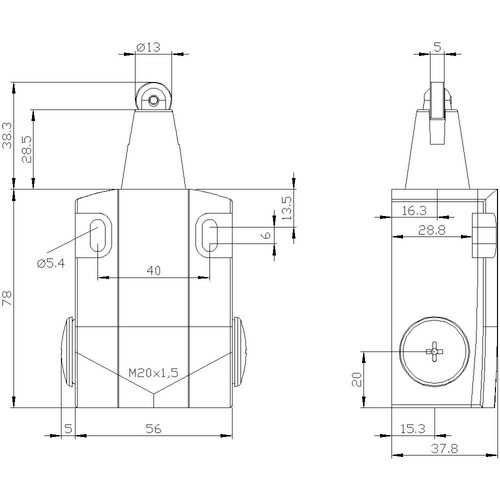

| Gehäusebreite: | 56 mm |
| Länge des Sensors: | 116,5 mm |
| Gehäusematerial: | Metall |
| Geräteanschluss: | 3x (M20x 1,5) |
| Rollendurchmesser: | 13 mm |
| Mechanische Lebensdauer: | 15.000.000 Schaltzyklen |
| Thermischer Strom: | 10 A |
| Isolationsspannung: | 400 V |
| Elektrische Lebensdauer AC-15 bei 230 V: | 100.000 Schaltzyklen |
| Minimale Betätigungskraft: | 20 N |
| Anzahl der Wechsler: | 0 |
| Anzahl der Schließer: | 1 |
| Betätigungselement: | Rollenstößel mit Edelstahlrolle |
| Anzahl der Öffner: | 2 |
| Betriebsfrequenz: | 50 ... 60 Hz |
| Schaltfunktion: | Schleichkontakte |
| Schutzart (IP): | IP66/IP67 |
| Wiederholgenauigkeit: | 0,05 mm |
Produktmerkmale
| Anzahl der Kontakte als Schließer: | 1 |
| Anzahl der Kontakte als Öffner: | 2 |
| Anzahl der Kontakte als Wechsler: | 0 |
| Werkstoff des Gehäuses: | Metall |
| Ausführung des Betätigungselements: | sonstige |
| Ausrichtung des Betätigungselements: | Rollenstößel gerade |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Geeignet für Sicherheitsfunktionen: | Ja |
| Schaltfunktion: | Schleichschaltglied |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Schutzart (IP): | IP66/IP67 |
| Breite des Sensors: | 56 mm |
| Durchmesser Sensor: | 12 mm |
| Höhe des Sensors: | 37.8 mm |
| Länge des Sensors: | 116.5 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V: | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V: | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V: | 0 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V: | 3 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V: | 0.55 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V: | 2 A |
| Ausgang elektronisch: | Nein |
| Zwangsöffnung: | Ja |
| Anzahl der sicherheitsgerichteten Hilfskontakte: | 2 |
| Ausführung der Schnittstelle: | ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: | ohne |
| Gehäusebauform: | Quader |
| Beschichtung Gehäuse: | lackiert |
| Mit Statusanzeige: | Nein |
| Umgebungstemperatur während des Betriebs: | -25|85 °C |
