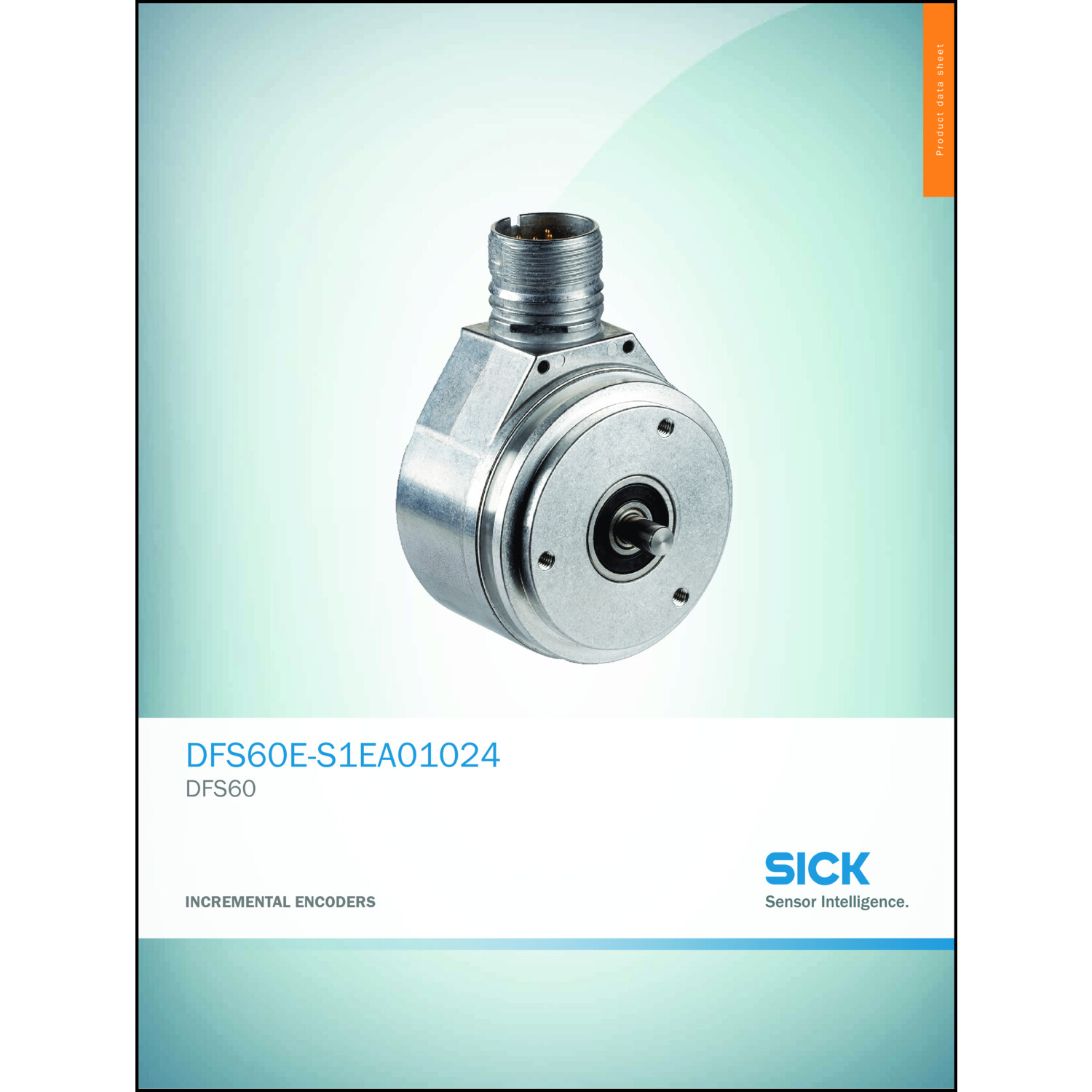

1037945 SICK DFS60E-S1EA01024 INCREMENTAL ENCODER
)
)
)
)
Artikelnummer :20479704
Hersteller Art Nr. :1037945
Herkunftsland :DE
Zolltarifnr :90314990
EAN: 4047084258800
Dieser Artikel wird für Sie bestellt.
Beschreibung
Inkremental-Encoder , DFS60 , Mechanische Ausführung: Vollwelle Servoflansch 6 mm x 10 mm , Kommunikationsschnittstelle: 10 V ... 32 V, HTL, Push pull , Anschlussart: Stecker, M23, 12-polig, radial , Impulse pro Umdrehung: 1.024
LIMMERT-KI Beschreibung
Der SICK DFS60E-S1EA01024 Inkremental-Encoder ist ein hochpräzises Messgerät, das sich ideal für industrielle Anwendungen eignet. Mit einer Pulszahl von 1.024 pro Umdrehung und einem elektrischen Anschlussbereich von 10 V bis 32 V HTL/Push-Pull bietet er eine zuverlässige Leistung. Der Encoder verfügt über einen soliden Wellenanschluss mit einem Durchmesser von 6 mm und ist aus robustem Aluminium gefertigt. Mit einer maximalen Drehzahl von bis zu 9.000 min⁻¹ und einem Gewicht von nur 0,3 kg ist er sowohl leicht als auch leistungsstark. Der DFS60E ist für den Betrieb in einem Temperaturbereich von 0 °C bis +85 °C ausgelegt und bietet eine hohe Schutzart von IP67, was ihn ideal für raue Umgebungen macht. Seine lange Lebensdauer und die hohe Widerstandsfähigkeit gegen Stöße und Vibrationen machen ihn zu einer ausgezeichneten Wahl für präzise Positionierungsaufgaben in der Automatisierungstechnik.
Technische Merkmale (Limmert KI extrahiert):
| Operating temperature range: | 0 °C ... +85 °C |
| Reference signal, number: | 1 |
| Resistance to vibration: | 20 g, 10 Hz ... 2,000 Hz (nach EN 60068-2-6) |
| Measuring step deviation: | ± 0.15° |
| Permissible shaft loading radial/axial: | 80 N (radial), 40 N (axial) |
| Mean time to dangerous failure (MTTFd): | 300 Jahre (EN ISO 13849-1) |
| Reference signal, position: | 90°, elektrisch, logisch mit A und B gekoppelt |
| EMC: | Nach EN 61000-6-2 und EN 61000-6-3 |
| Load current: | ≤ 30 mA |
| Measuring step: | 90° elektronisch/ppr |
| Housing material: | Aluminium-Druckguss |
| Error limits: | ± 0.3° |
| Electrical interface: | 10 V ... 32 V, HTL/Push pull |
| Connection type: | Männlicher Stecker, M23, 12-polig, radial |
| Operating speed: | ≤ 9,000 min⁻¹ |
| Shaft diameter: | 6 mm x 10 mm |
| Flange material: | Aluminium |
| Output frequency: | ≤ 300 kHz |
| Reverse polarity protection: | Ja |
| Storage temperature range: | –40 °C ... +100 °C, ohne Verpackung |
| Permissible relative humidity: | 90 % (Kondensation der optischen Abtastung nicht erlaubt) |
| Angular acceleration: | ≤ 500,000 rad/s² |
| Initialization time: | 40 ms |
| Pulses per revolution: | 1.024 |
| Enclosure rating: | IP67 (Gehäuseseite), IP65 (Welle-Seite) |
| Operating torque: | 0.3 Ncm (+20 °C) |
| Power consumption: | ≤ 0.5 W (ohne Last) |
| Resistance to shocks: | 50 g, 6 ms (nach EN 60068-2-27) |
| Weight: | 0.3 kg |
| Moment of inertia of the rotor: | 6.2 gcm² |
| Bearing lifetime: | 3.6 x 10^10 Umdrehungen |
| Short-circuit protection of the outputs: | Ja |
| Start up torque: | 0.5 Ncm (+20 °C) |
Produktmerkmale
| Ausführung der Drehgeber-Welle: | Vollwelle |
| Max. Impulszahl: | 1024 |
| Ausführung des elektrischen Anschlusses: | Steckanschluss |
| Impulszahl pro Umdrehung: | 1024|1024 |
| Programmierbar: | Nein |
| Durchmesser der Welle: | 6|6 mm |
| Werkstoff des Gehäuses: | Aluminium |
| Schutzart (IP): | IP65 |
